MIPI轉IP控制板，如何在Windows系統通過SDK執行串口透?jìng)?/h1>

時間：2025-01-06  09:08:05  來源: 深圳市軒展科技有限公司  瀏覽數: 8

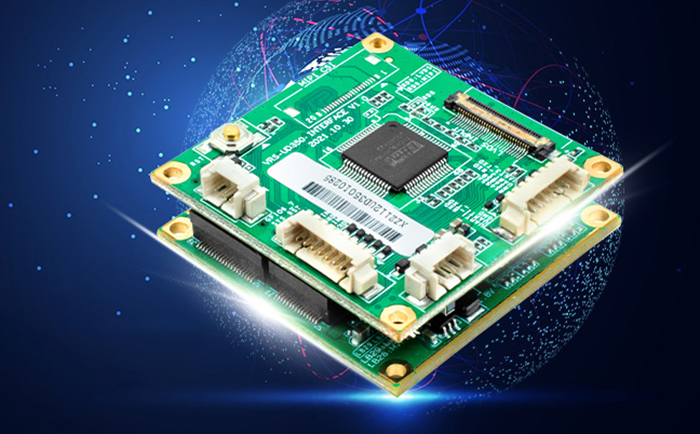

MIPI轉IP控制板，是軒展科技專為SONY FCB-EV9500M一體化攝像機研發設計，它能夠?qū)?/span>MIPI接口攝像機的視頻信號轉換為網絡視頻信號的設備，它支持串口透?jìng)?/strong>功能，允許通過網絡或其他接口遠程控制MIPI接口攝像機。



除此之外，MIPI轉IP控制板還具有LVDS接口，可以為LVDS接口攝像機輸出網絡視頻信號，對攝像機實現視頻采集、轉換、傳輸及相關控制，在Windows系統下，通過SDK（軟件開發工具包）執行串口透?jìng)?，通常涉及以下幾個步驟，軒展科技高級工程師Danny Wong為大家講解：

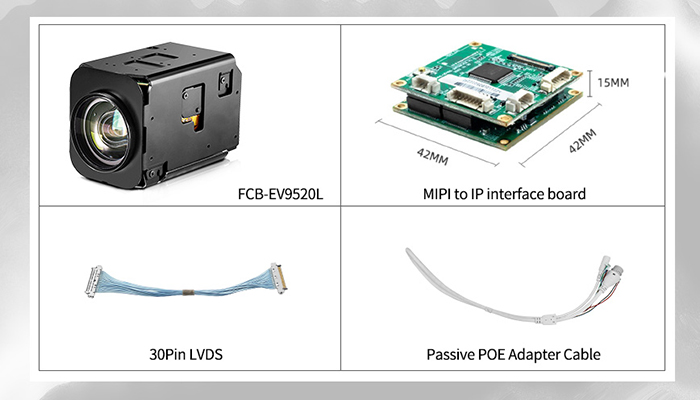

一、準備階段

1、FCB-EV9520L變焦攝像機

2、MIPI轉IP控制板

3、30Pin LVDS線：用于連接攝像機和編碼控制板的數據線

4、電源網線（包含6Pin網線和2Pin電源線）

然后，通過IE的方式把MIPI轉IP控制板分別與FCB-EV9520L變焦攝像機及電腦連接好。

二、配置階段

1、下載編譯器：

首先是要下載一個g++編譯器，下載以后需要把它復制到一個新的文件夾里面，如：C:\Program Files\mingw64\bin。

2、環境變量配置：

在Windows系統屬性的“高級”菜單下，打開“環境變量”，在path變量下新建添加一條路徑，也即是g++編譯器的存放路徑：C:\Program Files\mingw64\bin，配置好以后，編譯環境才能運行。

3、程序文檔修改：

在編譯之前，還需要修改demo.c程序

使用記事本打開“demo.c程序文件”，找到“// test_serial(userID); // 透明串口”，把前面的“//”去掉打開串口透?jìng)鞴δ堋?/span>

然后再找到“UNIV_DEV_SerialSend(handle, 1 data, len);”把里面的“1”改為“3”，是因?yàn)椤?/span>1”代表的是RS232通道，這是默認值，“3”代表的是數字機芯通道，改為“3”后，表明串口透?jìng)鞴δ芘c攝像機的通道已經打通，兩者可以正常通訊。

最后，把文件保存并退出。

三、執行階段

1、打開SDK

根據電腦是32位或者64位，打開相應位數的SDK，我的電腦是64位的，所以打開64位的SDK，點擊左上角的“文件”，在其下拉菜單中選擇“打開Windows PowerShell”。

2、編譯

Windows PowerShell打開以后，就可以直接開始編譯了，在指令窗口輸入“ mingw32-make.exe”，直接運行這條指令。

可以通過發送指令“./demo”來檢驗指令是否執行成功，如果返回“./demo {ip} {admin} {passwd} ”,則表明已經成功。

接下開就可以輸入IP地址、賬號和密碼來打開串口透?jìng)魍ǖ?，在指令窗口輸入?/span>./demo 192.168.0.123 admin abcd1234”，即可打開串口透?jìng)魍ǖ馈?/span>

打開IE瀏覽器，可以看到SONY FCB-EV9520L攝像機的輸出圖像了，在指令窗口輸入“8101040727FF”，如果收到返回“90 41 FF 90 51 FF”，而且攝像機也在同時執行“放大”的動作，意味著可以正?？刂?/u>FCB-EV9520L攝像機了。

再輸入指令“8101040737FF”，同樣會收到返回“90 41 FF 90 51 FF”，而且攝像機也在同時執行“縮小”的動作。

通過SDK執行串口透?jìng)鞯膬?yōu)勢在于，它不僅可以遠程控制FCB-EV9520L攝像機，簡化與MIPI轉IP控制板的通信過程，提高開發效率。而且，SDK提供了豐富的功能和靈活的配置選項，使得開發者可以根據具體需求進行定制開發。
