VRS-UD350網絡編碼控制板適用于SONY FCB-EV9500M高清MIPI一體化攝像機芯，通過極細同軸電纜連接機芯，無需配置相機，就可通過網絡輸出高清視頻信號。

1、主要功能特點：

直接對接SONYFCB-EV9500M相機的MIPI接口，將相機視頻轉成網絡視頻信號，并且通過跳線位修改硬件配置后也可支持FCB系列高清數字機芯。

支持網絡串口透傳，可以通過網絡IE界面直接控制相機，也可以控制第三方設備（需建立物理串口連接到編碼板）

具有AI智能功能，能實現人臉抓拍、車牌抓拍、人形識別、車牌識別、越界偵測、徘徊偵測、人員聚焦偵測等各種智能功能（選配功能）

最高分辨率可達200萬像素（1920×1080），最大可輸出全高清1920×1080@60fps實時圖像

支持H.265/H.264/MJPEG視頻壓縮算法，支持多級別視頻質量配置

支持1路音頻輸入和1路音頻輸出

支持WiFi、4G功能模塊擴展

支持最大256G的 MicroSD/SDHC/SDXC卡存儲

支持ONVIF、GB/T28181接入

體積小、功耗低，方便接入球機、云臺。

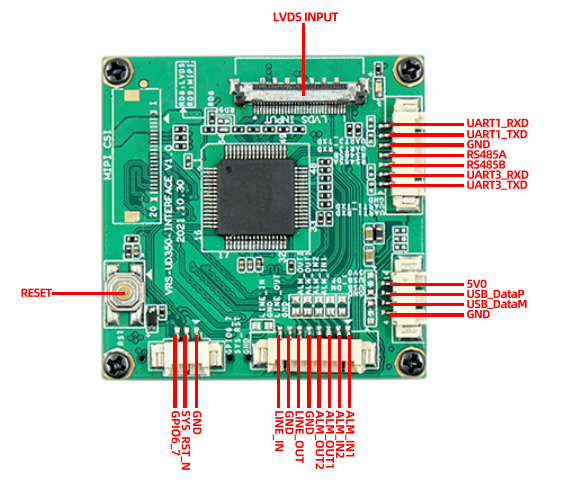

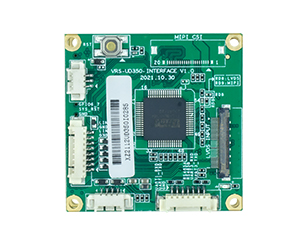

產品正面接線定義

VRS-UD350MIPI轉IP編碼控制板-FCB-EV9500M相機MIPI接口控制板產品正面接線定義

1、7P電源接口(Pin距1.25MM)： UART1_RXDUART1_TXD是TTL通訊串口（3.3V），對接MCU后，可以控制相機，也可以給網絡發送信息。

485A與485B是Pelco協議通訊接口，方便與球機、云臺對接。默認波特率是9600，地址碼是1。

UART3_RXDUART3_TXD是預留通訊串口。

2、4PUSB接口(Pin距1.25MM)： DC5V電源輸出 USB數據DP正負 是USB2.0數據通訊線。 GND是信號地

3、8P報警信號及音頻輸入輸出接口(Pin距1.25MM)： ALM_IN1ALM_IN2是報警輸入兩路信號接口，ALM_OUT1ALM_OUT2是報警輸出兩路信號接口。

LINE_IN是音頻輸入接口可以接帶電源音頻輸入設備，LINE_OUT是音頻輸出可以接音響或其它帶有電源的聲音輸出設備

4、復位鍵 在忘記用戶密碼或網絡設置紊亂后可以長按復位鍵10秒后可以將網絡設置恢復到出廠狀態。

默認的IP地址 是192.168.0.123用戶名是admin密碼由客戶自行設定。

5、3P接口(Pin距1.25MM) SYS-RST-N是復位鍵的功能，將此管腳置低10S后實現恢復出廠狀態功能。

GPIO6-7預留IO口，GND是接地。

6、LVDS接口 通過修改硬件配置，可以對接FCB機芯中6系列與7系列相機，最高可實現1080P60的網絡信號輸出。

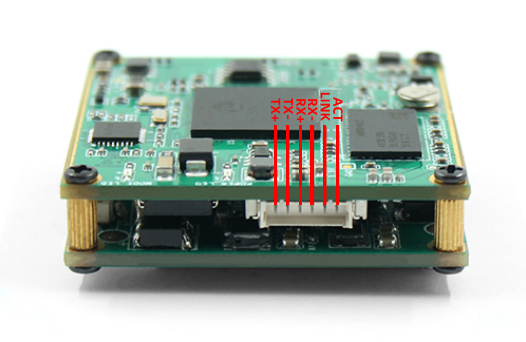

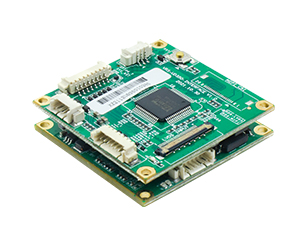

產品網絡接線定義

ACT是網絡數據傳輸指示燈，LINK是網絡連接指示燈。

TX+與TX-是網絡發送正負極，RX+與RX-是網絡接收正負極。

FCB-EV9500M相機控制板MIPI接口網絡接線定義

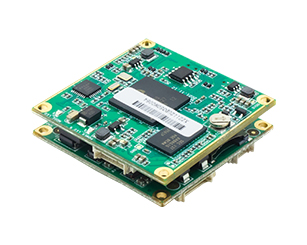

產品電源接口與MIPI定義

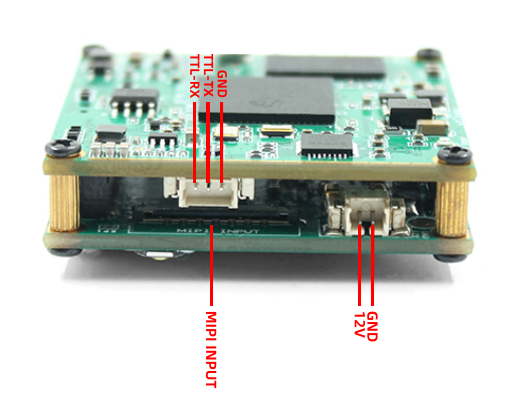

l 12V與GND是供電電源DC12V的正負極。

l MIPIINPUT是對接FCB-EV9500M的排線座（USL00-30L-C）。

l TTL-RX、TTL-TX與GND是調試口。

電源接口與MIPI定義

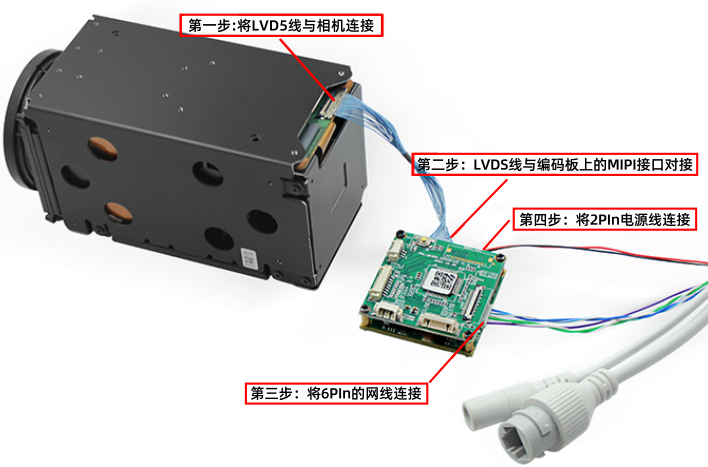

SONY FCB-EV9500M高清MIPI一體化攝像機芯連接MIPI編碼控制板教程圖示
