如何利用FCB-EV9520L和MIPI網絡控制板進行視頻錄制

時間：2024-12-18  18:29:13  來源: 深圳市軒展科技有限公司  瀏覽數: 8

MIPI網絡控制板，它的MIPI接口可以對接SONY FCB-EV9500M一體化攝像機，LVDS接口可以對接SONY以及兼容SONY VISCA協議的高清一體化攝像機，能夠?qū)z像機視頻轉成網絡視頻信號，實現視頻數據的高速與遠距離傳輸，為實際應用場景帶來了更加清晰、便捷的視頻解決方案。

為此，軒展科技高級工程師Danny Wong特意為大家準備了科普主題：SONY FCB-EV9520L搭配MIPI網絡控制板，如何進行視頻錄制？

設備連接

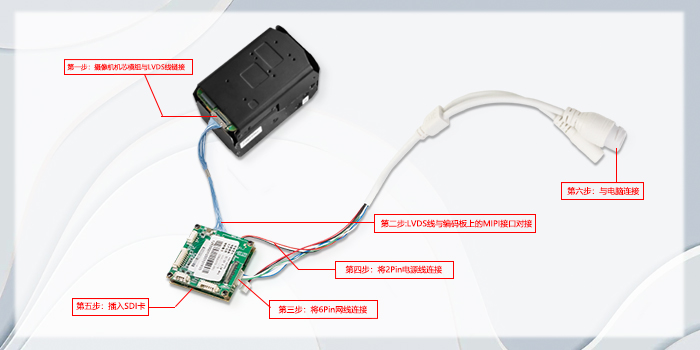

SONY FCB-EV9520L與MIPI網絡控制板的連接是比較簡單的，前面也科普過類似的硬件連接，這里不再重復。但是有一點需要注意的是，SONY FCB-EV9520L需要與MIPI網絡控制板的LVDS接口（控制板上絲印為“LVDS Input”）對接，才能正常輸出圖像以及對攝像機執行相關控制。

FCB-EV9520L與MIPI網絡控制板連接好后，把SD卡插到控制板上，然后給攝像機上電，如果看到攝像機的鏡頭有伸縮的動作，這是攝像機的自檢過程，表明攝像機能夠正常啟動。

軟件設置

1、登錄控制界面

SONY FCB-EV9520L一體化攝像機啟動后，進入電腦桌面，打開IE瀏覽器，輸入MIPI網絡控制板的IP地址，輸入用戶名和密碼即可登錄控制界面。

這一步，一定要注意的是，IE瀏覽器需要設置成IE兼容模式。

2、格式化SD卡

在左邊導航點選“存儲設置→存儲管理”，然后在右邊的內容勾選要格式化的磁盤，點擊“格式化”即可開始，格式化時間是由SD卡的容量而定，如果是256G及以上的，時間會比較長，建議可以提前把SD卡格式化。

3、計劃配置

在左邊導航點選“存儲設置→計劃配置”，在右邊內容的“錄像計劃”菜單下，勾選“啟用錄像計劃”。

“預錄時間”選擇“不預錄”，

“碼流類型”選擇“主碼流”（主碼流的視頻清晰度比子碼流的高）

“斷網錄像”前面的“√”去掉，勾選則表明了只有在斷網的情況下才開始錄像。

接下來是“布防時間”的設置，這個也是比較重要的。

在“布防時間”欄目下點擊“編輯”，先設置“星期一”的，開始時間填寫00:00，結束時間填寫24:00，然后在對話框的左下角勾選“全選”，點擊“復制到”按鈕，點擊“確定”退出，“布防時間”區域全部變成了“藍色”，則表明錄像計劃定時成功，SONY FCB-EV9500M一體化攝像機就會按照你預設的計劃開始錄制視頻。

下載視頻

SONY FCB-EV9520L與MIPI網絡控制板搭配，成功錄制視頻后，怎么下載到本地電腦呢？

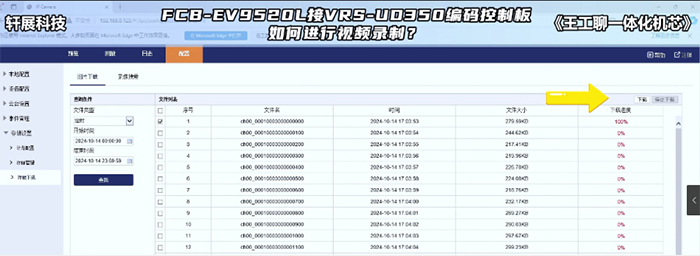

在左邊導航點選“存儲設置→存儲下載”，在右邊內容可以選擇“文件類型”、“開始時間”和“結束時間”進行篩選查找，右邊的“文件列表”就會顯示所查找的內容，勾選所需要的內容，點擊“下載”下載完成后，進入路徑：c:\用戶\A\webStorageDatas\IPC\DownloadFiles就可以看到下載的視頻。

總結：

通過將FCB-EV9520L一體化攝像機模組與MIPI網絡控制板相結合，可以實現高效、靈活且高質量的視頻錄制。FCB-EV9520L以其出色的圖像捕捉能力、快速精準的自動聚焦功能以及高清視頻輸出，為視頻錄制提供了堅實的基礎。而MIPI網絡控制板則通過其強大的網絡通信能力和控制能力，使得視頻數據高速與遠距離傳輸成為可能。視頻錄制的操作方法也是比較簡單、靈活，為各種應用場景下的高清視頻提供了理想的解決方案。
