SONY FCB-EV9500M連接MIPI網絡控制板常見故障排查方法

時間：2024-05-06  10:33:40  來源: 深圳市軒展科技有限公司  瀏覽數: 14

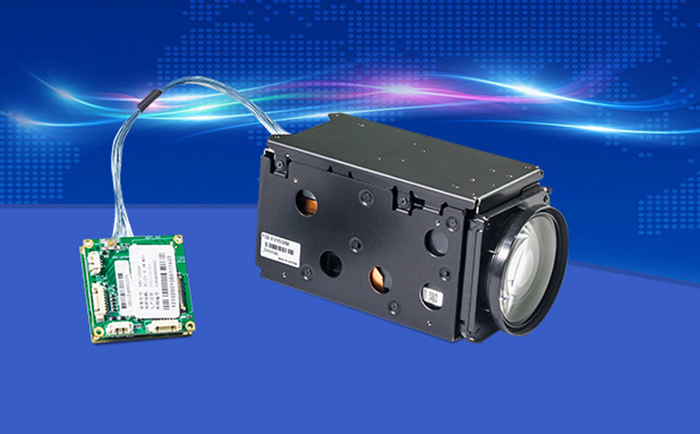

FCB-EV9500M連接MIPI網絡控制板解決方案，可以將攝像機視頻轉成網絡視頻信號，具有高帶寬傳輸、低功耗、低延遲等優勢，廣泛應用于機器人、工業自動化和安防監控等行業。

今天，針對FCB-EV9500M連接MIPI網絡控制板解決方案圖像不顯示等常見故障，為大家做全面的排查方法講解。

硬件部分

隨著科技進步和互聯網技術的發展，醫療行業也開始采用更加先進、便捷、高效的技術手段來改善服務質量。例如遠程診斷、電子健康檔案等都已經成為現代化醫院不可或缺的工具。

1、接線是否接正確

FCB-EV9500M連接MIPI網絡控制板解決方案，在接線方面主要有以下幾個方面：

（1）電源線是否連接正確

（2）網絡線有沒有斷掉的，是否接好

（3）最重要一點是很多人沒有把FCB-EV9500M攝像機接到正確的MIPI接口，而是接到了LVDS接口（這個接口主要是對接LVDS信號輸出的FCB-EV9520L、FCB-EV/CV7520等機芯）。

解決方法：

可以從控制板上的絲印來區分，

絲印為LVDS Input的為LVDS接口；

絲印為MIPI Input的為MIPI接口。

另外就是要注意LVDS線的線序不能錯，線序錯了就可能會出故障。

SONY FCB-EV9500M高清一體化攝像機，通過LVDS線連接MIPI網絡控制板后，需要再次確認網線和電源線是否接通。

2、攝像機與控制板

首先，我們先排查FCB-EV9500M高清一體化攝像機的故障，

通電后，就要確認電流是否正常，FCB-EV9500M高清一體化攝像機連接MIPI網絡控制板，接上DC 12V電源，攝像機啟動瞬間電流大概是530毫安左右，啟動正常以后會降到400毫安左右，如果電流不正確，就要逐步排查攝像機和控制板是否有問題。

可以查看攝像機是否能正常啟動，怎么查看攝像機是否能正常啟動呢？就是在攝像機接通電源以后，鏡頭會縮進去，然后再伸出來，這是攝像機自檢的過程，有自檢過程說明攝像機可以正常啟動。

然后，再排查MIPI網絡控制板是否有問題，如果網絡指示燈一直在閃，電源指示燈也是亮的，說明控制板是正常的。

軟件部分

1、網絡是否通暢

FCB-EV9500M高清一體化攝像機連接MIPI網絡控制板后，網絡是否通暢是非常重要的環節，直接決定了圖像能否正常顯示，檢查網絡是否通暢主要有以下幾個方面：

（1）使用搜索工具刷新查找MIPI網絡控制板，如果搜索不到，則說明網絡是不通的，也就說明網絡控制板的IP地址與電腦的IP地址不在同一網段。

解決方法：

可以通過搜索工具把控制板的IP地址改成和電腦的在同一網段的，否則FCB-EV9500M攝像機的圖像顯示不出來

例如：電腦的IP地址為：192.168.0.56，則需要把MIPI網絡控制板的IP地址改成192.168.0.X（X可以是1~255）

（2）通過IE瀏覽器輸入IP地址，進入IE控制界面，輸入賬號和密碼即可登錄

   如果遇到密碼不對怎么辦？

解決方法：

可以通過MIPI網絡控制板上“恢復出廠設置”的按鈕，長按幾秒鐘，即可打開重置密碼的界面，重新設置新的登錄密碼。

2、驅動是否安裝

正常情況下，登錄以后，就會顯示FCB-EV9500M攝像機的圖像畫面，如果沒有圖像輸出，

則需要確認是否安裝了插件和顯卡驅動。

3、圖像格式是否一致

FCB-EV9500M高清一體化攝像機和MIPI網絡控制板的圖像格式如果不一致，也可能會造成圖像無法正常顯示。

解決方法：

查看控制板的圖像格式：在IE控制界面里直接查看MIPI網絡控制板的圖像格式，結果為：1080P50；

查看FCB-EV9500M的圖像格式：通過串口透傳窗口發送查詢指令“81 09 04 24 72 FF”查看FCB-EV9500M的圖像格式，返回指令為：90 50 01 03 FF，相對應的圖像格式為1080P60；

把FCB-EV9500M的圖像改成1080P50：通過串口透傳窗口發送1080P50相對應的指令“81 01 04 24 72 01 04 FF”，指令顯示發送成功后，把攝像機斷電重啟，重新登錄IE控制界面，再次發送查詢指令，如果返回指令為：90 50 01 03 FF，則表明FCB-EV9500M攝像機的圖像格式已改成1080P50。

注：FCB-EV9500M的相關指令可以通過技術參數協議查找，FCB-EV9500M技術參數協議官方下載地址為：http://baknalx.cn/fcb-ev/930.html。

如果對以上整理的FCB-EV9500M連接MIPI網絡控制板解決方案常見故障排查方法，不太理解的，也可以參考相關視頻：
