首先，我們需要了解什么是SDI。所謂SDI，英文名字為Serial Digital Interface，SDI接口是數字分量串行接口(serial digital interface)的首字母縮寫，是由SMPTE(Society of Motion Picture andTelevision Engineers)組織制定的一種數字視頻接口標準。

SDI接口大體可以分為SD-SDI(270Mbp，SMPTE259M),HD-SDI(1.485Gbps,SMPTE292M)，3G-SDI(2.97Gbps,SMPTE424M)三種，從這個劃分標準可以看出，速率是一個重要的指標。

HD-SDI就是高清數字分量串行接口。HD-SDI是實時無壓縮的高清廣電級攝像機，是安防監控領域的又一科技進步，為監控中心提供高清晰的圖像來源的設備。HD-SDI攝像機，是基于SMPTE（電影與電視工程師協會）串行鏈路標準，通過75歐姆同軸電纜來傳輸未壓縮的數字視頻的一種高清實時攝像機。

3G-SDI信號一直被廣電行業廣泛應用，隨著安防行業的不斷發展，它的高速率無壓縮數字的優勢逐漸被挖掘，目前軒展科技已推出了大量的3G-SDI系列產品，包括SDI-HDMI轉換盒、SDI中繼器、SDI高清視頻采集卡及SDI視頻信號分配器等。這些設備均采用3G信號，同時也可兼容1.5G信號，進行長距離傳輸，可以滿足用戶多樣化的需求。

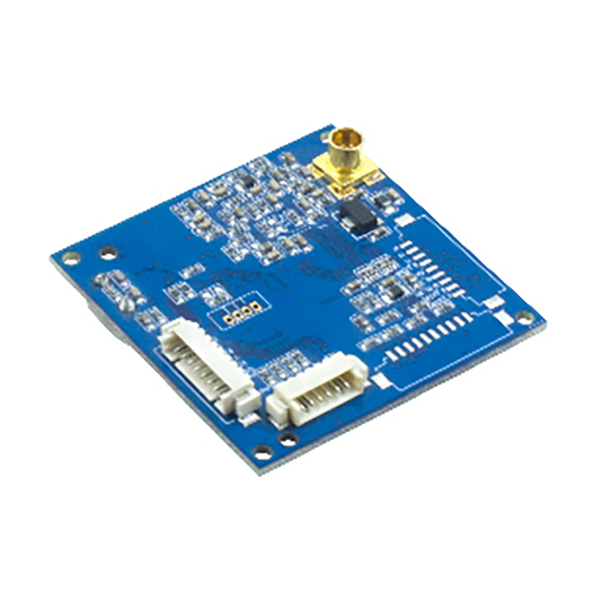

3G-SDI編碼控制板

軒展科技HD-SDI高清數字視頻光端機可通過單模光纖同時傳輸1路HD-SDI高清數字視頻信號及反向控制數據信號，同時在發送端上還支持環通一路高清視頻信號。

即插即用，安裝簡單，無需進行電路和光路調節即可完成設備安裝，是目前具有高可靠性、高性能的串行數字光傳輸設備。

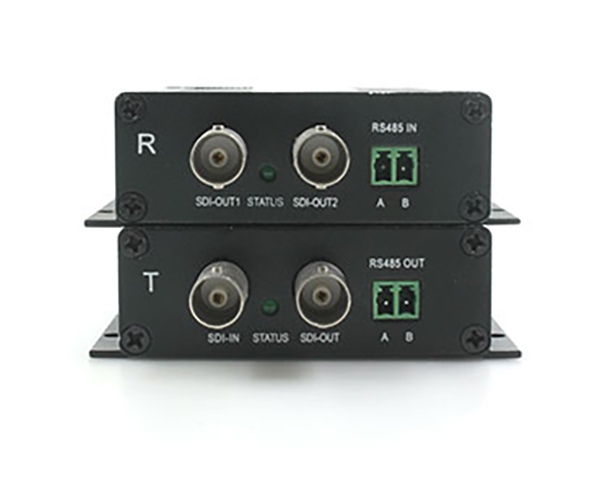

軒展科技HD-SDI光端機

可廣泛應用于智能交通（ITS）、高速公路、收費站等遠距離傳輸?shù)亩喾N場所。

那么，3G-SDI和HD-SDI的具體區別是什么呢？

隨著1080i和720P等高清晰（HD）視頻標準的出現，對接口進行了調整以處理更高的1.485Gbps數據速率，1.485-Gbps串行接口通常被稱為HD-SDI接口，由SMPTE292M進行定義，它使用同樣的75歐姆同軸電纜。SMPTE批準了名為SMPTE424M的新標準，在同樣的75歐姆同軸電纜上，SDI數據速率加倍，達到了2.97Gbps。這一標準也稱為3-Gbps（3G）SDI，支持1080P和數字影院等分辨率更高的圖像質量。

從分辨率(數字像素)角度來講，從標清時代走到高清，從720x576到現在的1920x1080，寬高比從4:3到16:9，這個是我們比較熟悉的，4K實際上是建立在高清基礎之上的，我們稱之為“超高清”Ultra HD，從720x576的40萬像素，到高清1920x1080的兩百萬左右像素。到了4K來講，我們的分辨率在高清基礎上上升了4倍，從1920x1080（1080p60）變成了3840x2160（2160p60），也就是水平是1920x2，垂直是1080x2，分辨率整整上升了4倍，什么沒有變呢，就是寬高比沒有變，還是16:9，為什么叫QFHD，Q是QUAD，它指的是4倍，F就是FULL，就是4倍的全高清。

目前市場上主流的4K超高清基帶信號有兩種：

面向電影工業的6G/12G-SDI數字串行超高清基帶信號，例如面向廣播級市場，應用場景多在電視臺，演播室等；面向消費類終端的并行HDMI1.4/2.0 超高清基帶信號,例如消費級別攝像機，游戲機，高清數字機頂盒等數字視頻輸出，以下對數字視頻SDI接口重點介紹。

SMPTE組織在2015年正式發布了串行數據接口的6G-SDI和12G-SDI。6G-SDI面向2160p30的應用，對應每秒30幀畫面的刷新。而12G-SDI面向2160p60（俗稱真4K）的應用，對應著每秒60幀畫面的刷新。

軒展科技憑借自身的技術優勢，以及多年的SDI編碼板開發經驗，根據12G-SDI的通用標準，開發出了12G-SDI編碼控制板，以便更好的滿足于4K-60幀的視頻傳輸應用需求。

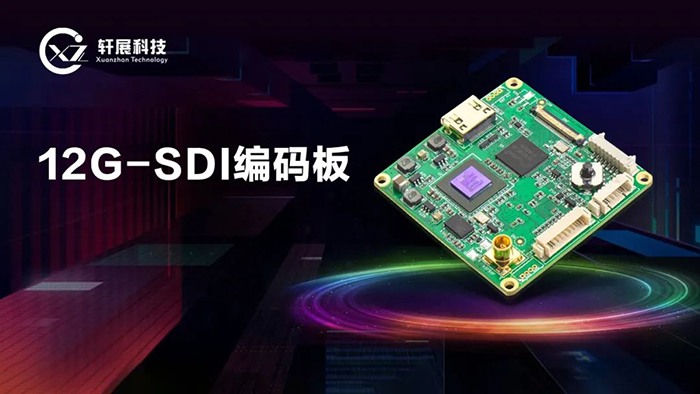

12G-SDI編碼控制板

軒展科技開發的12G-SDI編碼控制板具有如下幾個優點：

（1）向下兼容

軒展科技的12G-SDI編碼控制板不僅可以滿足支持4K*60Hz信號采集，并能向下兼容6G-SDI和3G-SDI信號。

（2）體積小

因信號連接數量減少4倍， 12G-SDI編碼板可有效簡化電纜連接和布線系統，消除了布線的復雜性，使得線纜的總重量減輕，信號連接可能出現的故障點也減少了。

（3）高清無延遲

編碼效率高，在高壓縮比的同時，也能保證高質量的圖像輸出效果，有效防止原始圖像失真的現象發生。

軒展科技的12G-SDI編碼控制板支持搭配SONY超高清機芯 FCB-EW9500H、FCB-CS/ES8230、FCB-CR/ER8530、FCB-CR/ER8550、FCB-CR/ER8300。
