FCB-CV7520如何輸出高清信號？SONY機芯連接HDMI編碼板操作教程

時間：2023-03-01  10:00:21  來源: 深圳市軒展科技有限公司  瀏覽數: 47

作為SONY官方授權經銷商，軒展科技提供SONY FCB系列攝像機的銷售及二次開發已經15年，針對索尼機芯的不同特點及用戶不同的需求，軒展科技專門研發了不同的控制板及視頻輸出解決方案，下面為大家講解FCB-CV7520連接HDMI控制板的操作教程：

FCB-CV7520連接HDMI編碼控制板操作步驟：

一、材料準備

1、  索尼機芯FCB-CV7520

2、  高清HDMI編碼控制板

3、  16Pin主傳線

4、  LVDS排線

5、  HDMI線

6、  DC12V的電源及電源線

7、  支持HDMI輸出的顯示器或者電視機

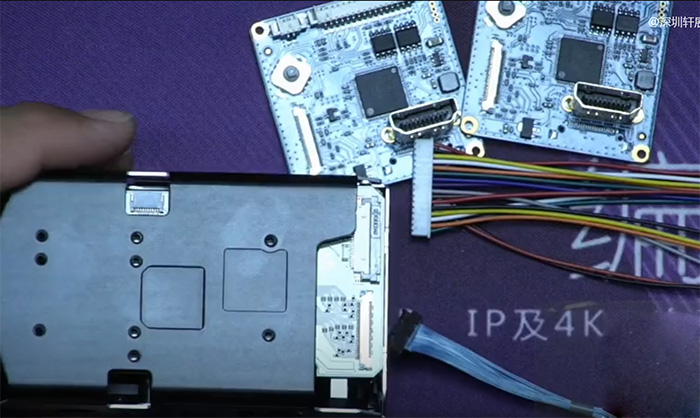

FCB-CV7520連接HDMI編碼控制板材料準備

二、FCB-CV7520與HDMI編碼控制板連接步驟

1、 LVDS排線與機芯FCB-CV7520連接

LVDS排線的金手指朝上，平行推進索尼機芯FCB-CV7520的LVDS接口，排線兩頭都需要與接口平行，金手指不能再有露出來；

2、 LVDS排線與HDMI編碼板連接

LVDS排線的另一頭與HDMI編碼控制板連接，方法與注意點和第1步是一樣的；

3、 HDMI編碼板接上電源

將事先準備好的DC12V 1A的電源線接上HDMI編碼控制板，這里的注意點就是：電源的電壓不能超過12V，超過了就有可能會損壞控制板，電流需要在1A以上；

4、 HDMI編碼板接上HDMI線

將事先準備好的HDMI線分別接上顯示器及HDMI編碼控制板，接上后需要等待一會才有信號顯示出來；

5、 連接后簡單操作

與其他的編碼控制板的操作一樣，可通過控制板上五向按鈕來操作，長按5秒可調出菜單，然后通過上下左右里五個方向來控制索尼機芯FCB-CV7520的菜單，以實現按鍵對機芯FCB-CV7520的控制。

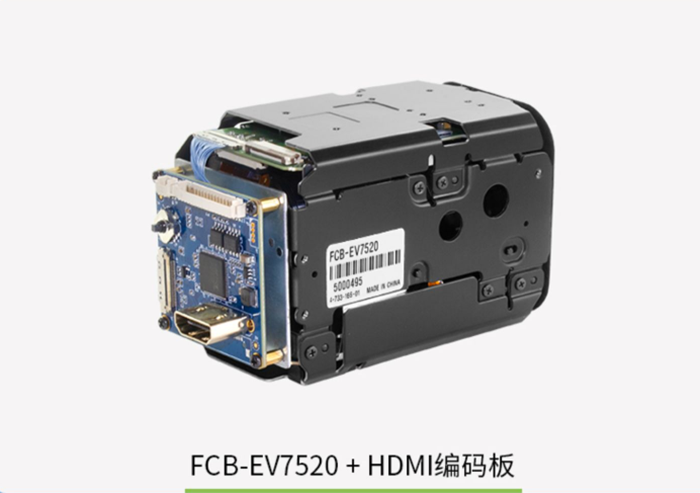

SONY FCB-CV7520對接HDMI編碼控制板

三、FCB-CV7520連接HDMI編碼控制板的視頻教程
