SONY FCB-CV/EV7520搭配HD-SDI編碼控制板二次開發方案

時間：2023-01-09  11:21:46  來源: 深圳市軒展科技有限公司  瀏覽數: 58

FCB-CV7520/FCB-EV7520，SONY高清機芯模組，搭載Exmor R CMOS傳感器及30倍光學變焦鏡頭，配合自動聚焦、除霧功能及寬動態，能實現流暢的全高清畫面質量。

要對FCB-CV7520/FCB-EV7520機芯進行控制及對所拍攝的畫面進行輸出顯示，就需要對接軒展科技開發的迷你HD-SDI編碼控制板，下面由王工為大家講解連接操作教程：

一、提前準備好相關配套產品

1、  SONY FCB-CV7520/FCB-EV7520機芯

2、  迷你HD-SDI編碼控制板

3、  支持高清的電視機或顯示器

4、  視頻線

5、  LVDS線

6、  6pin線

7、  8pin線

8、  按鍵板

4K編碼控制板、LVDS排線、6Pin線與8Pin線

二、連接步驟方法：

1、第一步，FCB-CV7520/FCB-EV7520與LVDS線連接

LVDS線的金手指一定要朝上，然后平行推進SONY FCB-CV7520/FCB-EV7520機芯的LVDS接口，不要推歪，推歪了容易短路。

第二步，LVDS線與迷你HD-SDI控制板相連

迷你HD-SDI控制板連接LVDS線也是一樣，平行的推進去。

第三步，迷你HD-SDI控制板與顯示器相連

顯示器需要提前準備好SDI視頻線，直接連接上HD-SDI控制板的SDI接口。

第四步，迷你HD-SDI控制板與按鍵板相連

6pin線的一頭先與按鍵板相連，然后另一頭與迷你HD-SDI控制板連接上。

第五步：連接電源線

利用8pin線，分別連接上電源及迷你HD-SDI控制板。

接上電源以后，如果看到迷你HD-SDI控制板上的綠燈亮了，則表明有SDI信號，顯示器上會顯示出畫面，同時會自動彈出主菜單，5秒后會自動關閉消失，如果想再次調出FCB-CV7520/FCB-EV7520的參數菜單，長按按鍵板上中間按鈕5秒即可。

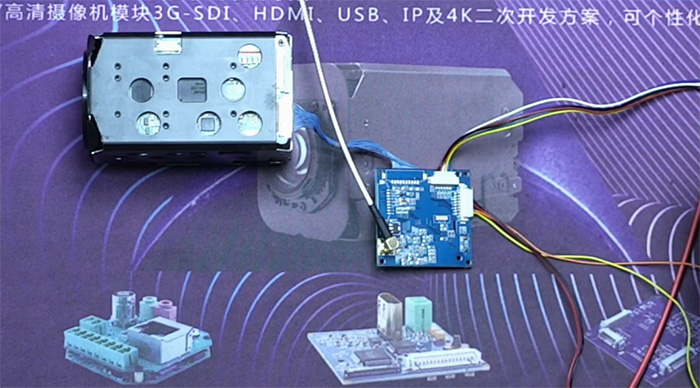

SONY FCB-CV7520/FCB-EV7520搭配HD-SDI編碼控制板二次開發解決方案

三、FCB-CV7520/FCB-EV7520搭配迷你HD-SDI編碼控制板的應用

FCB-CV7520/FCB-EV7520搭配迷你HD-SDI編碼控制板，可以輸出HD-SDI信號，同時可通過按鍵板實現變焦、聚焦、增益、白平衡等功能，再加上體積小，廣泛應用于無人機、視頻會議、醫療設備、影像檢測設備等領域！

四、FCB-CV/EV7520連接HD-SDI編碼控制板后的延時情況

FCB-CV/EV7520連接上迷你HD-SDI編碼控制板后，會出現400毫秒的延時，可以通過瀏覽器登錄后，打開秒表，與未連接FCB-CV/EV7520機芯模組的秒表對比，截圖即可發現其中的細微差別，詳細可以觀看以下由軒展科技王工錄制的視頻。
