SONY FCB-CR/ER8530怎么連接4K控制板？ 如何輸出HDMI超高清視頻信號？

時間：2022-12-28  10:12:23  來源: 深圳市軒展科技有限公司  瀏覽數: 50

SONY FCB-CR/ER8530，是索尼新一代4K超高清機芯，采用20倍光學變焦鏡頭，分辨率可達2160P，通過搭配軒展科技維爾斯的4K HDMI編碼控制板配套出一體化攝像機模組，讓FCB-CR/ER8530一體化攝像機拍攝的畫面完美顯示在4K超高清顯示器中，并且支持OSD英文菜單及按鍵實現變焦、聚焦等功能，下面由深圳市軒展科技王工教大家將FCB-CR/ER8530連接4K HDMI編碼控制板輸出視頻信號的方法。

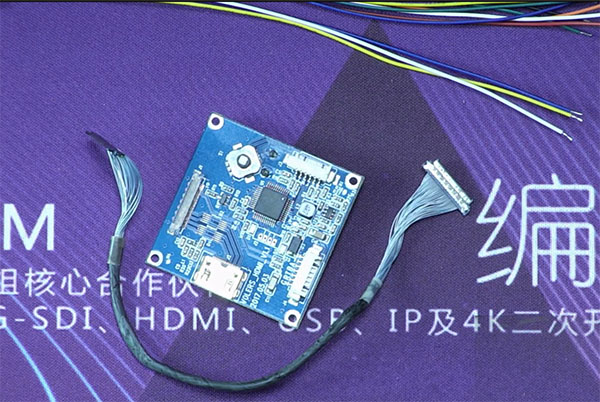

一、提前準備好相關配套產品

1、  SONY FCB-CR/ER8530機芯

2、  4K HDMI編碼控制板

3、  支持4K的電視機或顯示器

4、  LVDS線

5、  6pin線

6、  7pin線

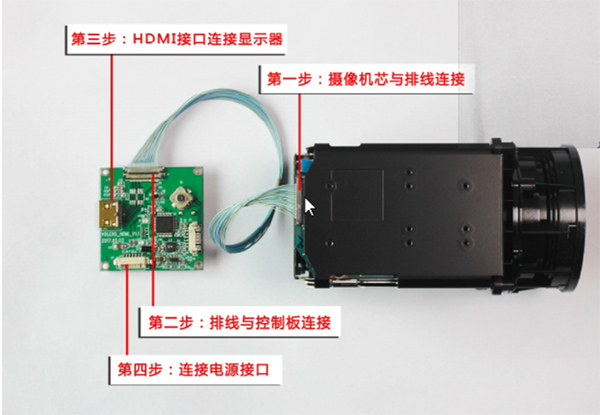

二、連接步驟方法：

第一步，SONY FCB-CR/ER8530與LVDS線連接

LVDS線的金手指一定要朝上，然后平行推進SONY FCB-CR/ER8530機芯的LVDS接口，不要推歪，推歪了容易短路。

第二步，LVDS線與4K HDMI控制板相連

4K HDMI控制板連接LVDS線也是一樣，平行的推進去。

第三步，HDMI線連接顯示器和4K-HDMI控制板

4K顯示器上先連上HDMI線，然后HDMI線的另一頭連上4K HDMI控制板，為了減少體積，在4K HDMI控制板上，我們選用了MINI HDMI接口。

注意：連上的電視機或者顯示器一定必須是4K的，否則圖像無法顯示。

第四步：連接電源線

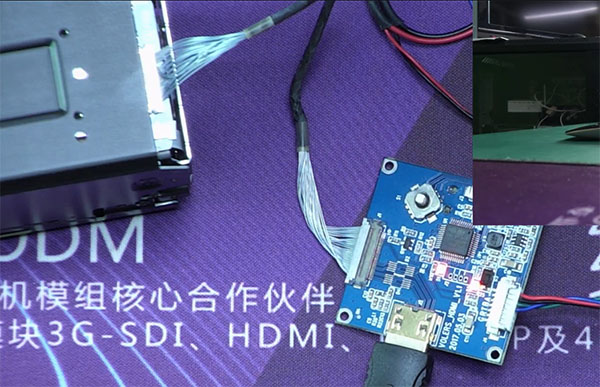

我們現在把電源接上去，接上電源后攝像機的圖像就有了，在開機畫面當中有顯示波特率和地址碼等參數。

接下來我們看一下控制板上的兩個紅燈，一個紅燈常亮，另一個紅燈一直在閃，常亮的紅燈是代表電源的指示燈，一直閃的紅燈是代表程序在運行。

長按五向按鈕5秒可以調出FCB-CR/ER8530的參數菜單，然后可以通過上下左右里五個方向去修改這些參數，五向按鈕上下兩個方向可以調節FCB-CR/ER8530機芯畫面放大或者縮小。

深圳市軒展科技一直致力于索尼機芯及維爾斯機芯的二次開發，并提供機芯的相關配套產品及參數協議、技術手冊等，如果您有任何問題都可以聯系我們！
