視頻會議攝像機RS232/RS485/RS422控制接口之間的區別

時間：2022-11-07  13:35:22  來源: 深圳市軒展科技有限公司  瀏覽數: 140

視頻會議攝像機RS232/RS485/RS422控制接口都為串口標準，串口也叫做串行接口，也稱串行通信接口，按電氣標準及協議來分包括RS-232-C、RS-422、RS485、USB等。 RS-232-C、RS-422與RS-485標準只對接口的電氣特性做出規定，不涉及接插件、電纜或協議。USB是近幾年發展起來的新型接口標準，主要應用于高速數據傳輸領域。

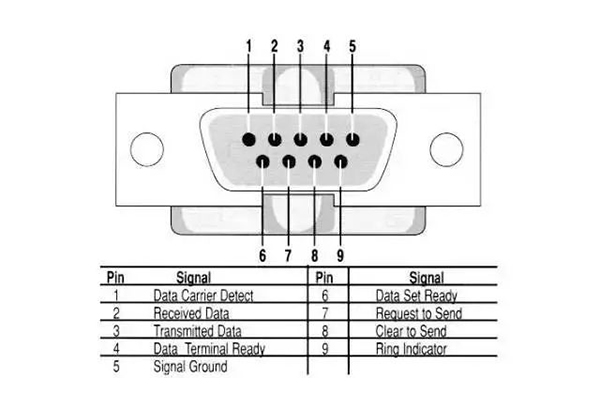

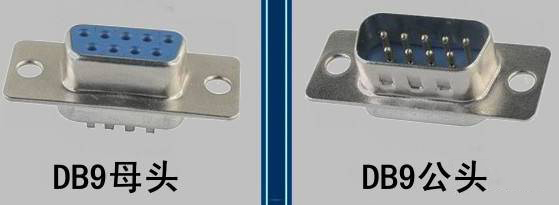

RS-232控制接口
RS-232是美國電子工業協會EIA（Electronic Industry Association）制定的一種串行物理接口標準。RS是英文“推薦標準”的縮寫，232為標識號。RS-232總線標準設有25條信號線，包括一個主通道和一個輔助通道。

在多數情況下主要使用主通道，對于一般雙工通信，僅需幾條信號線就可實現，如一條發送線、一條接收線及一條地線，RS-232-C標準規定的數據傳輸速率為每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。

RS-232-C標準規定，驅動器允許有2500pF的電容負載，通信距離將受此電容限制，例如，采用150pF/m的通信電纜時，最大通信距離為 15m；若每米電纜的電容量減小，通信距離可以增加。傳輸距離短的另一原因是RS-232屬單端信號傳送，存在共地噪聲和不能抑制共模干擾等問題，因此一般用于20m以內的通信。

RS-485采用平衡發送和差分接收，因此具有抑制共模干擾的能力。加上總線收發器具有高靈敏度，能檢測低至200mV的電壓，故傳輸信號能在千米以外得到恢復。 RS-485采用半雙工工作方式，任何時候只能有一點處于發送狀態，因此，發送電路須由使能信號加以控制。

RS-485用于多點互連時非常方便，可以省掉許多信號線。應用RS-485可以聯網構成分布式系統，其允許最多并聯32臺驅動器和32臺接收器。

RS-232與RS-485性能對比

1、抗干擾性

RS485 接口是采用平衡驅動器和差分接收器的組合，抗噪聲干擾性好。RS232 接口使用一根信號線和一根信號返回線而構成共地的傳輸形式，這種共地傳輸容易產生共模干擾。

2、傳輸距離

RS485 接口的最大傳輸距離標準值為 1200 米（9600bps 時），實際上可達 3000 米。RS232 傳輸距離有限，最大傳輸距離標準值為 50 米，實際上也只能用在 15 米左右。

3、通信能力

RS-485 接口在總線上是允許連接多達128個收發器，用戶可以利用單一的 RS-485 接口方便地建立起設備網絡。RS-232只允許一對一通信。

4、傳輸速率

RS-232傳輸速率較低，在異步傳輸時，波特率為 20Kbps。RS-485 的數據最高傳輸速率為 10Mbps 。

5、信號線

RS485 接口組成的半雙工網絡，一般只需二根信號線。RS-232 口一般只使用 RXD、TXD、GND 三條線 。

6、電氣電平值

RS-485的邏輯"1"以兩線間的電壓差為+（2-6） V 表示；邏輯"0"以兩線間的電壓差為-（2-6）V 表 示 。在 RS-232-C 中任何一條信號線的電壓均為負邏輯關系。即：邏輯"1"，-5- -15V；邏輯"0 " +5- +15V 。

軒展科技維爾斯編碼控制板，專為SONY FCB系列機芯模組研發設計，根據SONY不同系列或接口的機芯，研發設計針對性的控制板，包括有4K-HDMI高清控制板、HD-HDMI高清控制板、4K-IP網絡控制板、HD-IP網絡控制板、3G-SDI控制板、SDI/HDMI/CVBS三合一控制板、USB3.0采集卡、MIPI網絡控制板、HD-IP無人機專用控制板及標清控制板等等，其中大部分控制板都支持RS485控制接口。RS485控制接口在抗干擾性、傳輸距離、通信能力及傳輸速率上都具有非常明顯的優勢。

USB3.0采集卡/USB3.0編碼控制板

RS-4222控制接口
RS422總線,RS485和RS422電路原理基本相同，都是以差動方式發送和接受，不需要數字地線。

差動工作是同速率條件下傳輸距離遠的根本原因，這正是二者與RS232的根本區別，因?yàn)?span>RS232是單端輸入輸出，雙工工作時至少需要數字地線。發送線和接受線三條線（異步傳輸），還可以加其它控制線完成同步等功能，RS422通過兩對雙絞線可以全雙工工作收發互不影響，而RS485只能半雙工工作，發收不能同時進行，但它只需要一對雙絞線。
