索尼FCB-EX11DP/FCB-CX11DP產品停產替換解決方案

時間：2022-03-16  16:06:33  來源: 深圳市軒展科技有限公司  瀏覽數: 248

本文由深圳市軒展科技有限公司提供，對于索尼FCB-EX11DP停產后，管道巡檢機器人如何升級換代？索尼FCB-EX11DP/FCB-CX11DP產品停產替換解決方案，由于sony FCB-EX11DP/FCB-CX11DP型號機芯停產，所以深圳市軒展科技有限公司提供了以下解決方案。

SONY FCB-EX11DP/FCB-CX11DP機芯是Sony FCB系列中兩款小型彩色攝像機模塊。這兩款攝像機模塊經過特別設計。

一、索尼SONY FCB-EX11DP/FCB-CX11DP

索尼FCB-EX11DP停產后，管道巡檢機器人如何升級換代？

1、關于SONY FCB-EX11DP/FCB-CX11DP的問題

索尼FCB-EX11DP/FCB-CX11DP是已經停產的型號，現階段二手相機市場上都買不到。所以這個問題不再討論。

2、關于傳輸視頻信號的問題

因為SONY FCB-EX11DP/FCB-CX11DP傳輸?shù)氖荂VBS信號，而現階段標清相機已經淘汰，也是實際情況。

由于標清信號是通過75歐同軸電纜傳輸，而現階段通過同軸線能傳輸?shù)母咔逡曨l信號，只有HD-SDI、TVI、CVI、AHD這幾種信號。

3、視頻信號由標準升級為高清后，后端顯示及操作系統的問題

升級高清后，后端顯示是一個最終決定產品選型的關鍵。

二、索尼FCB-EX11DP停產后，管道巡檢機器人如何升級換代？

關于索尼SONY FCB-EX11DP、FCB-CX11DP停產解決方案，以下由深圳市軒展科技有限公司為您提供解決方案。

1、體積大小更換方案

對于現在用的FCB-EX11DP/FCB-CX11DP不想更換，主要是由于它的體積小，這是所有選擇此型號客戶考慮的最主要原因。

我司現在有4款10倍相機可以提供，但是體積都要比標清模擬一體化攝像機芯FCB-EX11DP/FCB-CX11DP大一點點。

型號	尺寸大小	像素大小	輸出接口
FCB-CV7100	45.6*48.8*78.0MM	210W像素	LVDS接口
VRS-MH8100	31.9*41.5*58.4MM	210W像素	LVDS接口
VRS-HD5100	43.8*44.0*60.6MM	210W像素	SDI（或TVI）+CVBS同步輸出
VRS-HD5101	43.8*44.0*60.6MM	210W像素	LVDS接口
VRS-HD4410	43.8*50.8*62.7MM	約400W像素	網絡IP接口

LVDS接口信號是數字視頻信號，通過不同的編碼板可以轉換成HD-SDI、HDMI、IP和USB3.0信號。

VRS-HD5100機芯有CVBS信號，如果安裝空間沒有問題，對于用戶來說改造的成本最低。

如果升級200W高清信號，從硬件成本來說，IP網絡相機成本是比較低的。但是顯示系統研發的具體成本我們就不是很清楚，估計也不會太低。

如果是升級200W高清信號，從顯示系統研發的軟件成本上來說，用USB3.0顯示，最低成本的，就修改下顯示分辨率就可以。

2、傳輸線材

同軸線能傳CVBS、HD-SDI、TVI、CVI、AHD，控制信號和電源都需要采用單獨線材；網線能傳IP視頻，并且能同時傳送控制信號及電源供電（功率受限）。

索尼fcb-ex1010p + 索尼fcb-ex1010p改裝解決方案

3、傳輸距離的問題

CVBS正常傳輸在200M左右，通過傳輸器可以傳500M左右。HD-SDI正常傳輸在100M左右，通過傳輸器可以傳500M左右。TVI、CVI、AHD正常傳輸都在200~300M左右。

網絡傳輸在100M左右。USB3.0線材最長只能傳5M。光纖傳輸距離都是KM以上（HD-SDI、HDMI、IP、USB都有相應的轉換器可以轉成光纖信號）。

4、顯示接收問題

CVBS是以前標準有相應的采集卡，并且價格很便宜。SDI是廣電標準，市場上也有相應的采集卡，價格較貴。

TVI、CVI市面上沒有相應的采集卡。AHD聽說是有采集卡，但是也是很少廠家生產。IP網絡傳輸不需要采集卡，直接進入電腦、平板就可以。USB3.0傳輸也不需要采集卡，可以直接進入電腦、平板。

5、清晰度與延時問題

如果我們把前面提到的幾種視頻顯示方式做一個清晰度排名，從高到低排在第一位的是HD-SDI  HDMI USB3.0（USB3.0當中又分YUV和MPGA的方式兩種，YUV為原始視頻，MPGA為壓縮視頻）。

排在第二位的是TVI 。排在第三位的是CVI、AHD。排在第四位的是IP網絡信號。

那么延時產生的問題就是視頻壓縮時出現的，HD-SDI HDMI USB3.0都可以通過原始視頻信號傳輸。TVI需要壓縮一點，CVI、AHD需要壓縮的再多一點，IP是壓縮最多的。

HD-SDI HDMI USB3.0理論都是無延時，真實情況下都會有延時，其延時都會在１幀左右。

TVI CVI AHD的延時沒有具體的數據。IP網絡的延時一般是在300~500MS之間。

6、顯示系統問題

因為管道巡檢機器人方案原來是采用標清信號，有成熟的方案，所采用標準信號是不需要做任何修改。

現需要升級到高清顯示后，相應的顯示系統都需要完全重新開發才可以。

7、最終的體積問題

因為相機體積大小，決定是否要對模具的修改。

8、高清視頻信號的比較

HD-SDI

HD-SDI是指高清數字分量串行接口，1990年HD-SDI高清串行數字接口標準確立，專為廣播電視所采用的世界標準協議，其通過同軸電纜傳輸無延遲(或僅很低無感覺的延遲)、無壓縮、高清的HD-SDI圖像信號。

這一技術在安防監控領域的應用，對推動監控由模擬走向高清化具有重要的作用。

優勢：易用性、非壓縮、高清實時、利用率高。

HDMI

高清多媒體接口（High Definition Multimedia Interface，HDMI [1]  ）是一種全數字化視頻和聲音發送接口，可以發送未壓縮的音頻及視頻信號。HDMI可用于機頂盒、DVD播放機、個人計算機、電視、游戲主機、綜合擴大機、數字音響與電視機等設備。HDMI可以同時發送音頻和視頻信號，由于音頻和視頻信號采用同一條線材，大大簡化系統線路的安裝難度。

優勢：易用性、非壓縮、高清實時、利用率高。

USB

USB是應用最廣泛的計算機擴展接口之一，而目前采用USB接口的采集卡絕大多數僅僅只可以采集標清信號。

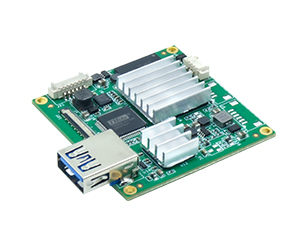

由深圳市軒展科技有限公司開發的新版USB3.0采集模塊適用于SONYFCBEV/CVEH/CH系列的高清數字一體化攝像機芯以及與FCB系列機芯接口相同的大部分?jǐn)?shù)字機芯。通過 LVDS 接口連接機芯，自動識別機芯高清視頻格式。

支持720P1080I1080P各種幀率，讓SONYFCB一體化攝像機所拍攝圖像即刻顯示在電腦屏幕中。

深圳市軒展科技有限公司開發的USB3.0采集模塊有以下幾點優勢：

一根線解決實現高清視頻信號、串口控制信號、對相機供電、備用外接DC12V電源。

TVI

HD-TVI即同軸高清視頻傳輸標準，是一種基于同軸電纜的高清視頻傳輸規范，作為全新的模擬高清解決方案，其能否彌補市場上目前存在的模擬高清的缺陷。

優勢：延長傳輸距離、降低成本、存儲容量更少。

CVI

HDCVI高清解決方案，主要采用HDCVI技術的DVR和模擬攝像機組成基礎子系統。以DVR、NVS作為匯聚的節點設備，配合模擬攝像機采用星型拓?fù)洳渴稹?

優勢：性價比高、操作方便、安全可靠、造價低廉。

AHD

AHD跟傳統設備一樣操作簡單方便，用普通75-3類同軸線便可進行遠達500米高清無損傳輸，突破了高清視頻現有傳輸技術的傳輸極限，能實現低成本、長距離、高效率、抗干擾且易實施的百萬像素級高清視頻傳輸。

優勢：低成本、長距離、高效率、抗干擾。

IP網絡信號

目前，電視節目直播信號選擇通過IP傳輸方式來實現，主要是依靠通信運營商的網絡。

直播信號經過發送端編碼設備編碼后形成能在通信網絡中傳輸?shù)臄?shù)據流，并附加了接收端在通信網絡中所對應的唯一IP地址，當數據流到達接收端，再通過解碼設備解碼生成所需的視音頻信號。

IP編解碼設備接入通信網絡的技術已經日趨成熟，接入網絡的方式也變得越來越豐富，既能通過有線網絡和無線WiFi接入，又可以使用移動數據4G網絡接入。

可以說，只要有網絡覆蓋，就能實現電視節目直播信號的IP傳輸。

優勢：結構簡單、安全高效、傳輸成本低。
