PCB-HD101說明：

迷你HDMI編碼控制板用于SONY FCB EV/CV EH/CH系列的高清數字一體化攝像機芯，
通過LVDS接口連接機芯，自動識別機芯后配置相應的高清視頻格式輸出，也支持SONY

VISCA協議的其它品牌機芯。


支持機芯和視頻格式：

接口定義：

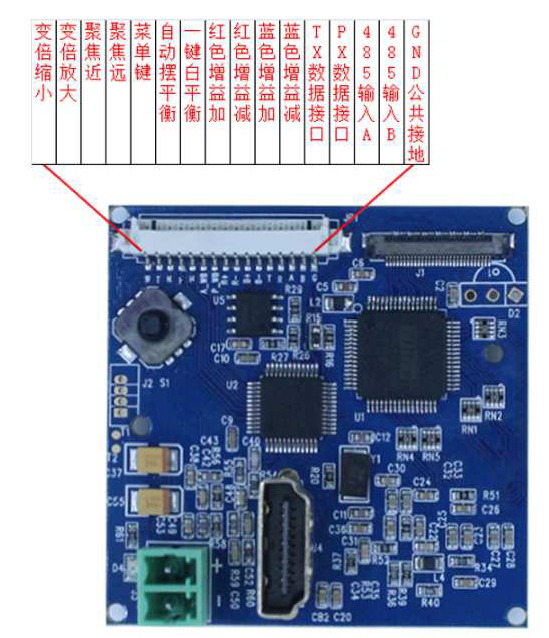

1.16pin功能接口。

2.LVDS排線座子：機芯數字輸入接口。

3.五向功能鍵：向上對焦遠、向右放大、中間菜單鍵、向下對焦近、向左縮小。

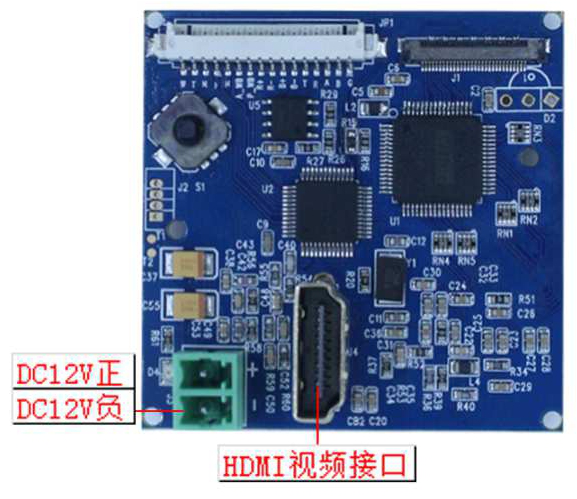

4.電源接口：正負DC12V.

5.HDMI視頻接口：高清視頻輸出接口。

6、外形尺寸與定位孔尺寸(標注尺寸單位是毫米)

7.攝像機機芯與控制板連接步驟。

新改版的HDMI編碼控制板參數手冊下載HD111其它參數：
