攝像機系統帶寬和錄像存儲空間如何計算?

時間:2020-04-13  15:51:10  來源: 軒展科技  瀏覽數: 795

監控?cái)z像機系統帶寬和錄像存儲空間如何計算?先要了解幾個監控視頻常用術語。

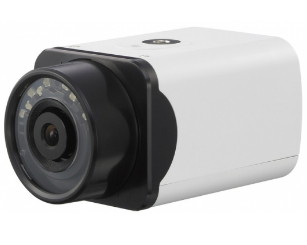

 監控?cái)z像機

比特率



比特率是指每秒傳送的比特數。比特率與音、視頻壓縮的關系,簡單的說就是比特率越高,音、視頻的質量就越好,但編碼后的文件就越大;假如比特率越少則情況恰好相反。





碼流



碼流(DataRate)是指視頻文件在單位時間內使用的數據流量,也叫碼率,是視頻編碼中畫面質量控制中最重要的部分。同樣分辨率下,視頻文件的碼流越大,壓縮比就越小,畫面質量就越高。





上行帶寬



上行帶寬就是本地上傳信息到網絡上的帶寬。上行速率是指用戶電腦向網絡發送信息時的數據傳輸速率,比如用FTP上傳文件到網上往,影響上傳速度的就是上行速率。





下行帶寬



下行帶寬就是從網絡上下載信息的帶寬。下行速率是指用戶電腦從網絡下載信息時的數據傳輸速率,比如從FTP服務器上文件下載到用戶電腦,影響下傳速度的就是下行速率。





監控點的帶寬是要求上行的最小限度帶寬(監控點將視頻信息上傳到監控中心);監控中心的帶寬是要求下行的最小限度帶寬(將監控點的視頻信息下載到監控中心);例:電信2MbpsADSL寬帶,50米紅外攝像機理論上其上行帶寬是512kbps=64kb/s,其下行帶寬是2Mbps=256kb/






監控分布在5個不同的地方,各地方的攝像機的路數:n=10(20)1個監控中心,遠程監看及存儲視頻信息,存儲時間為30天。不同視頻格式的帶寬及存儲空間大小計算如下:



監控點:



720P(100萬像素)的視頻格式每路攝像頭的比特率為2Mbps,即每路攝像頭所需的數據傳輸帶寬為2Mbps,10路攝像機所需的數據傳輸帶寬為:

2Mbps(視頻格式的比特率)×10(攝像機的路數)=20Mbps(上行帶寬)



即:采用720P的視頻格式各地方監控所需的網絡上行帶寬至少為20Mbps





1080P(200萬像素)的視頻格式每路攝像頭的比特率為4Mbps,網絡編碼板即每路攝像頭所需的數據傳輸帶寬為4Mbps,10路攝像機所需的數據傳輸帶寬為:

4Mbps(視頻格式的比特率)×10(攝像機的路數)=40Mbps(上行帶寬)



即:采用1080P的視頻格式各地方監控所需的網絡上行帶寬至少為40Mbps;





監控中心:


720P(100萬像素)的視頻格式的所需帶寬:



2Mbps(視頻格式的比特率)×50(監控點的攝像機的總路數之和)=100Mbps(下行帶寬)



即:采用720P的視頻格式監控中心所需的網絡下行帶寬至少100Mbps





1080P(200萬像素)的視頻格式的所需帶寬:



4Mbps(視頻格式的比特率)×50(監控點的攝像機的總路數之和)=200Mbps(下行帶寬)





即:采用1080P的視頻格式監控中心所需的網絡下行帶寬至少200Mbps





存儲空間計算:



碼流大小(單位:kb/s;即:比特率÷8)×3600(單位:秒;1小時的秒數)×24(單位:小時;一天的時間長)×30(保存的天數)×50(監控點要保存攝像機錄像的總數)÷0.9(磁盤格式化的損失10%空間)=所需存儲空間的大小(注:存儲單位換算1TB=1024GB;1GB=1024MB;1MB=1024KB)





50路存儲30天的CIF視頻格式錄像信息的存儲空間所需大小為:

64×3600×24×30×50÷0.9=8789.1GB≈9TB



50路存儲30天的D1視頻格式錄像信息的存儲空間所需大小為:

192×3600×24×30×50÷0.9=.2GB≈26TB



50路存儲30天的720P(100萬像素)視頻格式錄像信息的存儲空間所需大小為:

256×3600×24×30×50÷0.9=.3GB≈35TB



50路存儲30天的1080P(200萬像素)視頻格式錄像信息的存儲空間所需大小為:

512×3600×24×30×50÷0.9=.5GB≈69TB
