AOI相機拍攝原理和作用

時間：2019-05-29  10:47:19  來源: SONY  瀏覽數: 3507

  AOI智能檢測是機器視覺工業領域最主要的應用之一，幾乎所有產品都需要檢測，而人工檢測存在著較多的弊端，人工檢測準確性低，長時間工作的話，準確性更是無法保證，而且檢測速度慢，容易影響整個生產過程的效率。因此，機器視覺在圖像檢測的應用方面也非常的廣泛。

  AOI檢測分為兩部分：光學部分和圖像處理部分。其一是通過光學部分獲得需要檢測的圖像；其二是通過圖像處理部分來分析、處理和判斷。圖像處理部分需要很強的軟件支持，因為各種缺陷需要不同的計算方法用電腦進行計算和判斷。利用AOI相機高速采集被檢測元器件的圖像并傳輸?shù)诫娔X，專用的AOI軟件根據已經編制的檢測程序進行比較、分析；判斷被檢測元器件是否符合預訂的工藝要求，AOI具有更高的可重復性和更快的檢測速度。

  圖像處理中需要選擇合適的相機，通過攝像機抓取，再經過圖像處理（即根據像素分布、亮度和顏色等信息轉化成為我們所需要的數字信號）。 將這些數字信號通過某種數學計算方法得到一個標準的誤差閥值，然后將每個被測試的圖像得到的閥值與系統中已修正好的標準閥值進行比較，如果比較結果小于標準閥值則該圖像通過檢測，否則判別為不合格。

  自動光學檢測儀是應用于表面貼裝生產流水線上的一種自動光學檢查裝置，可有效的檢測印刷質量、貼裝質量以及焊點質量。通過使用AOI相機作為減少缺陷的工具,在裝配工藝過程的早期查找和消除錯誤,以實現良好的過程控制。早期發現缺陷將避免將不良品送到后工序的裝配階段,AOI將減少修理成本將避免報廢不可修理的電路板.

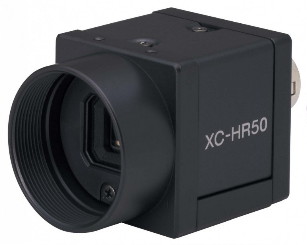

  在選擇AOI相機時，應考慮相機的幀率，根據要檢測的速度，相機幀率一定要大于或等于檢測速度，一定要在相機的曝光和傳輸?shù)臅r間內完成。并且大部分都是選用定焦的工業相機，現在深圳軒展科技有限公司有可以變焦、可以自動聚焦的一體化機芯模組，可以應用于部分AOI檢測環境。深圳軒展科技專注研發高清視頻相機，產品成功應用于工業影像檢測設備，歡迎咨詢AOI相機相關信息或訪問深圳軒展科技官網。
