攝像機鏡頭與解像力的關系

時間：2017-10-12 16:18:11 來源: 軒展科技瀏覽數: 5218

在了解攝像機鏡頭之前我們先要了解一個與之相關的詞：解像力

小編在網上的查詢內容是這樣說:解像力1mm內的黑白線對數，單位為lines/mm或lp/mm。是分辨被攝原物細節的能力。舉例說明：被攝原物是一張紙，布滿了很多線條塊，在每1厘米見方的線條面積中，劃有10條到100條黑線。有的鏡頭拍出來的影像只能辨認10線，有的鏡頭拍出來的影像能辨認到100線。后者的“解像力”比前者高。

是不是感覺很像分辨率呢？有很多用戶就認為解像力就是分辨率，但是小編認為并不是，不過兩者的聯系極為密切。
分辨率是說顯示器上所能顯示的像素有多少。由于屏幕上的點、線和面都是由像素組成的，顯示器可顯示的像素越多，畫面就越精細，同樣的屏幕區域內能顯示的信息也越多，所以分辨率是個非常重要的性能指標。例如我們常說的4K顯示器（4096×2160px）就是相對于分辨率來說的。

鏡頭的解像力也叫分析力、分辨力。解像力反應出一支鏡頭所攝影像的清晰和明銳度，是衡量鏡頭好壞的重要指標。通常以線對/毫米表示，好的鏡頭中心視場可達50-70線對，邊緣視場40-50線對，頂級鏡頭的該項指標還要高。一般來說測試觀察時放大倍數越高，且黑白線之間的界線越分明，我們就可以理解為攝像機鏡頭的解像力越好。

以下是解像力測試操作說明
具體實驗測試操作：將模組調至近焦、調焦和遠焦位置, 對準分辨率標板的中心，且使標板充滿全屏（全視場）,拍攝圖片并保存，通過計算機圖像處理軟件按實際像素圖像模式進行目視觀測，判斷整個視場的縱、橫向及45°方向上的分辨率中心>=No，四周>=0.8 No，并計算整個視場的分辨率算術平均值，且>=0.8 No，其中No為模組理論上可以達到的最高分辨率，No=0.5×Mo（Mo為短邊方向的有效像素數），單位是LW/PH。

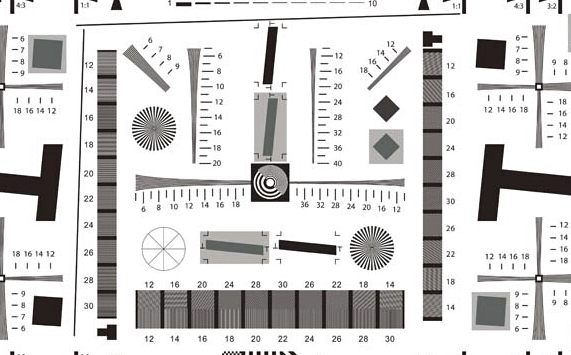

解像力測試圖增強版：
volers 解像力測試圖
