索尼攝像機LVDS轉USB3.0編碼采集模塊如何在Linux系統上運行？

時間：2024-10-17  10:12:47  來源: 深圳市軒展科技有限公司  瀏覽數: 32

LVDS轉USB3.0編碼采集模塊，為SONY一體化攝像機芯模組在Windows系統下輸出圖像及進行相關控制，這個操作，相信很多用戶都很熟悉了，今天，軒展科技高級工程師Danny Wong為大家普及：SONY機芯LVDS轉USB3.0編碼采集模塊如何在Linux系統上運行？

在Linux系統上運行LVDS轉USB3.0編碼采集模塊涉及幾個關鍵步驟，包括Linux環境配置、硬件連接、軟件安裝與配置以及測試。以下是一個基本的指南，幫助你開始這個過程：

1、Linux環境配置

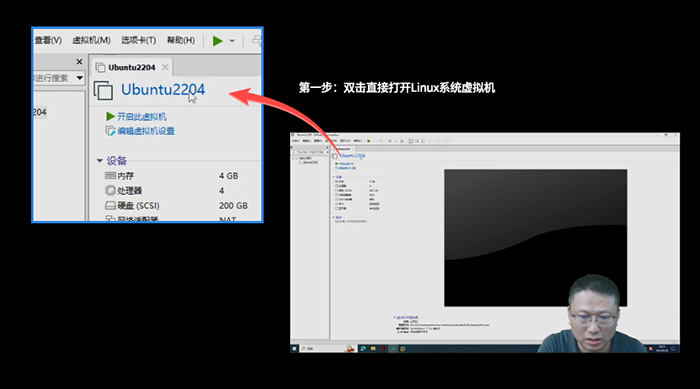

由于我們平常辦公都是習慣使用Windows系統，可以通過虛擬機來配置Linux環境，在這里我們使用的是Ubuntu2204，雙擊可以直接打開Linux系統虛擬機，需要注意的是：Linux版本不一樣，驅動也會不一樣。

2、硬件連接

硬件連接部分主要是LVDS轉USB3.0編碼采集模塊，分別與SONY一體化攝像機芯模組（這里使用了FCB-EV9520L）和電腦的連接，關于硬件部分的連接比較簡單，而且軒展科技高級工程師Danny Wong在以往的普及中也多次做過演示。

由于LVDS轉USB3.0編碼采集模塊的特性，一根USB3.0線可以同時實現高清視頻信號、串口控制信號以及對相機的供電（當USB供電不足攝像機無法啟動時需要外接DC12V 1A的電源），所以，這里還省去了電源連接的步驟。

3、軟件安裝與配置

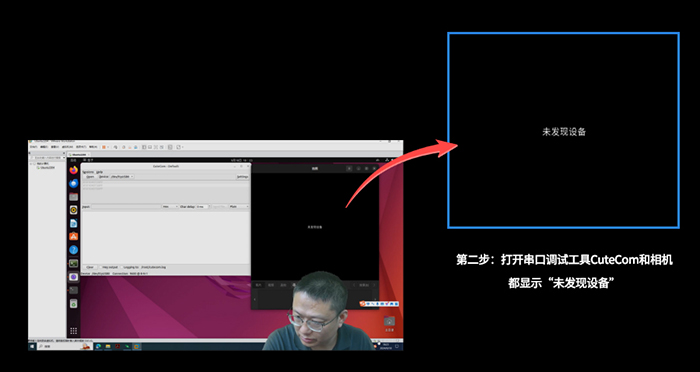

接下來，打開串口調試工具CuteCom和相機（如未安裝的需要先安裝），但是在安裝驅動之前，這兩個工具都顯示“未發現相機設備”。

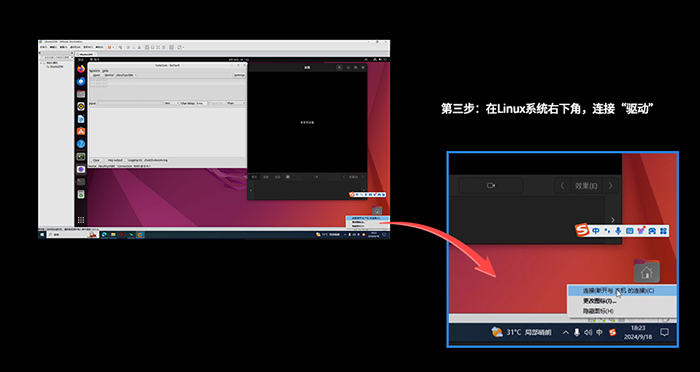

在Ubuntu2204版本的Linux系統虛擬機下，串口調試工具CuteCom和UVC協議的驅動都是自動的，只要在Linux系統右下角相應的設備處，把它們的“驅動”都連接上就可以，在設備處顯示“√”，則表明驅動已經連接上，確保了系統配置允許用戶訪問該設備。

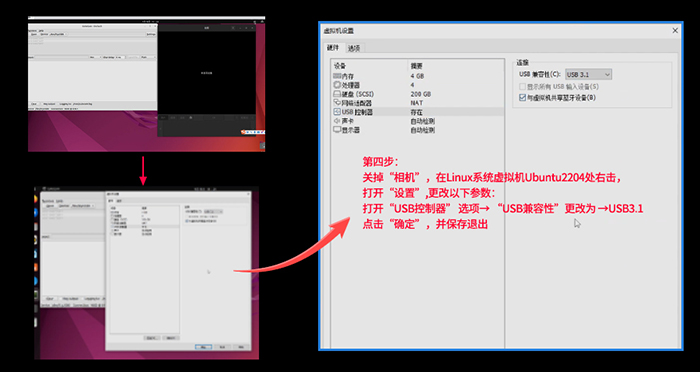

但是，這時候“相機”還不能顯示圖像，先把“相機”關掉，然后在Linux系統虛擬機Ubuntu2204處右擊，打開“設置”，然后在“USB控制”選項，把“USB兼容性”的值改為“USB3.1”，點擊“確定”，保存退出。

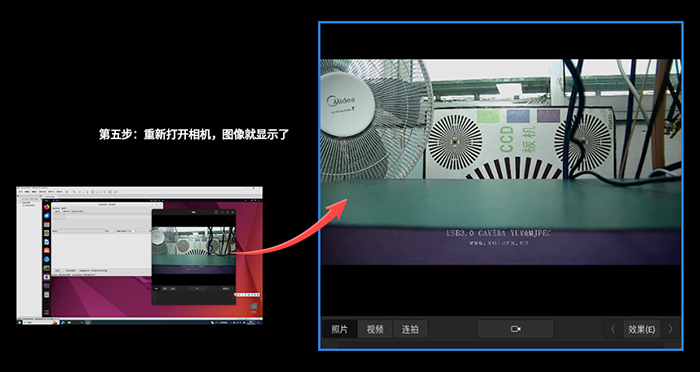

再重新打開“相機”，可以正常顯示圖像了。

4、測試

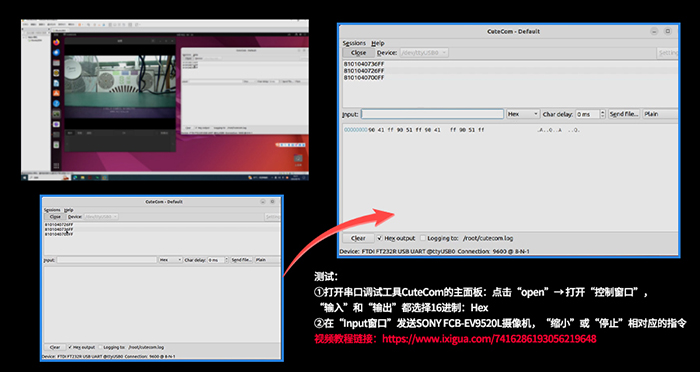

在串口調試工具CuteCom的主面板上點擊“open”，打開“控制窗口”，“輸入”和“輸出”都選擇16進制：Hex，然后在“Input窗口”發送SONY FCB-EV9520L一體化攝像機“放大”、“縮小”、“停止”相對應的“指令”（相關指令可在技術協議里查找），如果“相機”的畫面顯示了相對應的動作，則表示LVDS轉USB3.0編碼采集模塊在Linux系統上可以正常運行。

有在“Windows系統”操作過LVDS轉USB3.0編碼采集模塊的用戶，應該知道在“Linux系統”也是差不多的操作，軒展科技高級工程師Danny Wong，也講得比較通俗易懂，如果還有某個步驟未掌握的小伙伴，可以觀看相關的操作視頻，或者直接聯系Danny Wong幫忙解決。

附：

SONY FCB-EV9520L官方技術協議手冊下載地址：http://baknalx.cn/fcb-ev/1004.html；

SONY機芯LVDS轉USB3.0編碼采集模塊如何在Linux系統上運行視頻：

為滿足不同應用場景的需求，專業致力于一體化攝像機芯二次研發的軒展科技，最近推出了LVDS轉USB3.0編碼采集模塊（集成版），它與現有的版本有什么不同？能給用戶帶來哪些效益提升？將在下一期的文章中為大家揭曉，敬請期待。
