FCB-ER9500與4K HDMI編碼控制板,圖像輸出全解析
時間:2024-10-08 11:40:07 來源: 深圳市軒展科技有限公司 瀏覽數: 24

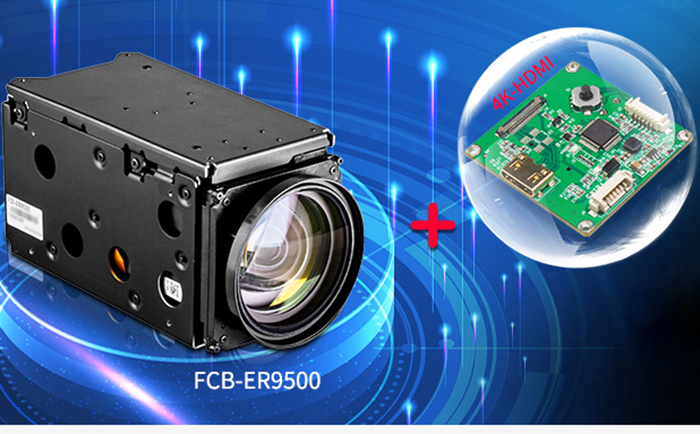

FCB-ER9500,作為索尼推出的首款4K 60幀一體化攝像機模組,具備出色的圖像捕捉和輸出能力。其支持4K超高清分辨率,并且能夠在4K分辨率下實現每秒60幀的幀率,這使得它在捕捉和顯示動態影像時具有更高的幀率,從而提供更加自然、流暢的視頻畫面。
能搭配4K HDMI控制板嗎?
對于4K60幀的SONY FCB-ER9500能不能搭配4K HDMI編碼控制板輸出圖像呢?關于這個問題,自從FCB-ER9500在2024年8月份正式全面上市以來,咨詢的用戶越來越多,在這里,軒展科技高級工程師Danny Wong為大家做統一的回復。
01 可以搭配4K HDMI控制板
SONY FCB-ER9500是可以搭配4K HDMI編碼控制板使用的,但是不能像SONY FCB-ES8230和FCB-ER8530那樣直接輸出圖像,需要經過特殊的處理才能正常輸出圖像。
與SONY FCB-ES8230和FCB-ER8530不同的是,F(xiàn)CB-ER9500 4K超高清一體化攝像機模組本身沒有5V電平輸出,而4K HDMI編碼控制板的HDMI接口與顯示設備連接,需要有這個5V電平才能輸出圖像,所以只能在4K HDMI編碼控制板上增加一個5V電平,才能幫助FCB-ER9500正常輸出圖像,SONY FCB-EW9500H也是需要做同樣的處理。

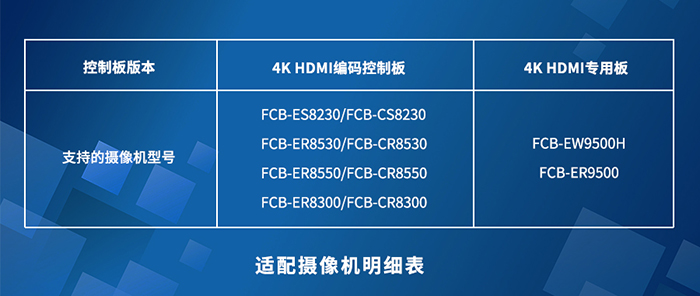

因此,軒展科技為解決這個問題,專門為沒有5V電平輸出的4K超高清一體化攝像機模組(包括FCB-EW9500H和FCB-ER9500),設計了新版的4K HDMI編碼控制板,以幫助它們正常輸出圖像。
所以,用戶在單獨購買4K HDMI編碼控制板的時候,必須跟我們說明是用在哪個型號的攝像機上的,否則有可能無法正常輸出圖像。
02 最高輸出2160P30的圖像格式
由于4K HDMI編碼控制板的設計限制,最高支持2160P30的圖像格式輸出,即使搭配了4K60P的FCB-ER9500,也是不能為其輸出2160P50和2160P60的圖像格式。

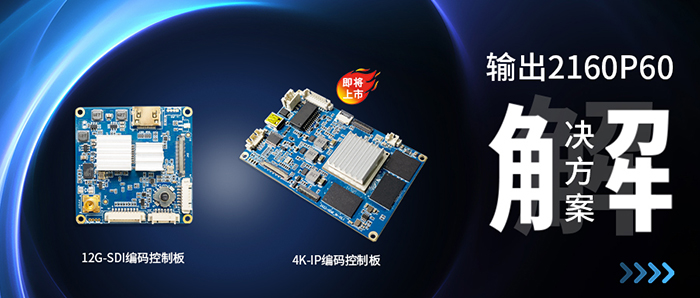

輸出2160P60解決方案
為了配合SONY FCB-ER9500實現2160P60的圖像輸出與傳輸,軒展科技研發了相關技術解決方案,包括有12G-SDI編碼控制板和4K-IP編碼控制板。
01 12G-SDI編碼控制板
12G-SDI編碼控制板,已上市銷售。
12G-SDI編碼控制板是軒展科技專為SONY FCB-ER9500研發設計,可以幫助其輸出4K60P的12G-SDI超高清無損視頻信號;同時,也可以為其他4K超高清攝像機實現圖像處理、視頻采集、轉換和傳輸,支持12G-SDI和HDMI視頻信號同步輸出,支持485 控制與 OSD 菜單,支持外接按鍵實現變焦、聚焦、增益、白平衡等功能,自動識別 PELCO-D/P 協議,獨有斷電記憶、預置位、自動巡航等功能。
應用于無人機、視頻會議、醫療設備、影像檢測設備等領域。
02 4K-IP編碼控制板
4K-IP編碼控制板,即將上市。
4K-IP編碼控制板,通過LVDS接口連接SONY FCB-ER9500,可以將2160P60超高清視頻格式通過HDMI和網口同時輸出。更多詳細參數以最終發布的為準。
總結
用戶根據自己的需求選用適合的視頻產品解決方案,可以進一步提升這些應用場景中的圖像質量和傳輸效率。
軒展科技,15年的攝像機二次開發實戰經驗,能夠基于用戶的具體需求,提供定制化的視頻產品解決方案,并提供終身的技術支持和售后服務。
