索尼FCB-EV7520高清機芯模組，CVBS標清視頻信號輸出全解析

時間：2024-09-12  17:45:43  來源: 深圳市軒展科技有限公司  瀏覽數: 15

索尼FCB-EV7520和FCB-CV7520憑借其卓越的性能、適中的機身尺寸和廣泛的應用場景，在安防監控、智能交通、無人機、醫療設備等多個行業中都取得了顯著的成效，曾經一度成為各大行業的熱門機芯。

隨著技術的不斷發展和市場需求的不斷變化，索尼不斷推陳出新，FCB-EV9520L作為新一代產品，憑借更強大的性能替代了之前的FCB-EV7520和FCB-CV7520。

雖然索尼FCB-EV7520和FCB-CV7520已經停產，但是，我們的技術支持和售后服務卻是終身有效的，這也是作為SONY官方授權代理商的義務和責任。在前不久，軒展科技高級工程師Danny Wong，就幫忙客戶解決了關于索尼FCB-EV7520和FCB-CV7520如何輸出CVBS標清視頻信號的問題，現在和大家一起分享。

高清時代，為什么還需要CVBS？

 在現在的高清時代，盡管高清乃至超高清視頻技術已經取得了顯著的發展，但CVBS標清信號仍然在一些行業中得到應用，這主要歸因于以下幾個方面的因素：

1、兼容性：

許多老舊設備或系統仍支持CVBS接口，為了保持與這些設備的兼容性，一些行業不得不繼續使用CVBS信號。

2、滿足要求：

在一些對視頻質量要求不高的基礎視頻監控場景中，如一些非關鍵區域的監控，CVBS信號已經能夠滿足基本需求。

3、特定環境：

在某些特定環境下，如電磁干擾較強的區域或長距離傳輸時，高清信號可能面臨傳輸質量下降的問題。而CVBS信號由于其模擬信號的特性，可能在這些環境下表現出更好的穩定性和可靠性。

4、技術過渡：

隨著技術的不斷發展，一些行業正處于從標清向高清乃至超高清過渡的階段。在這個過程中，CVBS信號作為過渡階段的解決方案，仍然得到一定的應用。

所需材料

索尼FCB-EV7520和FCB-CV7520高清一體化機芯模組，是既支持全高清信號輸出，同時也支持CVBS標清信號輸出。

1、索尼FCB-EV7520或FCB-CV7520

2、24Pin排線

3、9Pin排線

4、轉接板（24Pin轉9Pin）

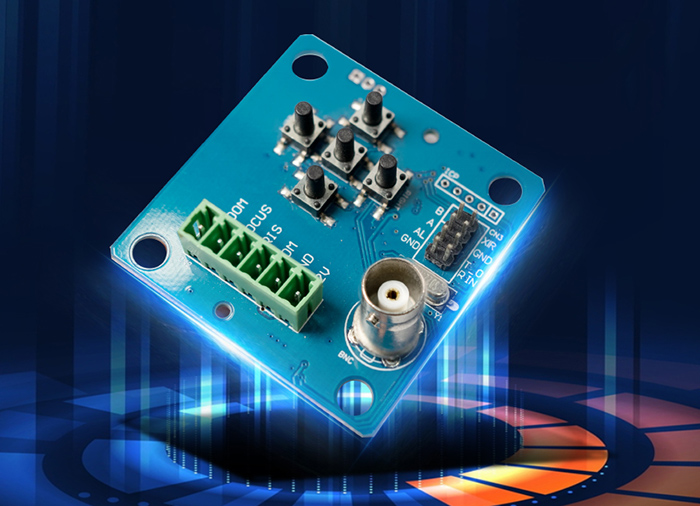

5、標清控制板

6、RS232串口及相關線材

7、BNC視頻同軸線

8、電源適配器或者可調變壓電源及相關線材

硬件連接

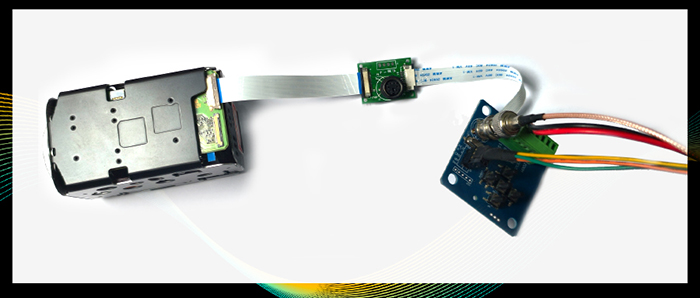

首先，用24Pin排線的一頭，連接索尼FCB-EV7520或FCB-CV7520的CVBS輸出接口，另一頭連接轉接板；

然后，用9Pin排線的一頭，連接轉接板，這樣就可以把24Pin的信號轉成9Pin的，以方便連接標清控制板；

再次，用BNC視頻同軸線分別連接標清控制板和顯示設備；

最后，連接上RS232串口和電源，然后就是檢驗以上的步驟是否都連接到位，可以通過圖像顯示和串口是否能控制相機來確認。

軟件設置

1、通過串口調試軟件，發送相關的指令，可以將索尼FCB-EV7520或FCB-CV7520修改為CVBS標清模擬信號；

2、把索尼FCB-EV7520或FCB-CV7520的視頻信號設置成“PAL標清模擬信號”的方法：在串口調試軟件的指令窗口發送“81 01 04 24 72 00 05 FF”，當反饋回來指令“90 41 FF 90 51 FF”，則表明索尼FCB-EV7520或FCB-CV7520高清機芯已經接收了我們的指令，然后把機芯斷電重啟，就可以生效；

3、檢驗“PAL標清模擬信號”是否設置成功：在指令窗口發送“81 09 04 24 72 FF”，如果反饋回來指令為：“90 50 00 05 FF”，反饋回來指令中的“05”，指的就是“PAL標清模擬信號”，表明已經設置成功；

4、“NTSC標清模擬信號”的設置方法也是一樣的，至于使用的具體指令可以查閱索尼FCB-EV7520或FCB-CV7520的技術協議參數手冊。

附：索尼FCB-EV7520和FCB-CV7520技術協議、參數手冊官方下載鏈接：

http://baknalx.cn/fcb-ev/123.html

對于SONY FCB攝像機產品，我們是SONY（中國）官方授權代理商，無論是產品質量還是售后服務都能得到有效保障，

對于攝像機的二次開發，我們有15年的實戰經驗，能根據企業的不同需求定制開發視頻產品解決方案，

對于技術支持與服務，高級工程師Danny Wong可通過親臨拜訪、遠程視頻等方式為國內外客戶解決各種技術難題，

在視頻產品解決方案的道路上，我們將一如既往從客戶需求出發，以解決實際問題為導向的服務理念，助力各大行業在各自的領域中脫穎而出，取得更大的成功。
