索尼FCB-EV9520L 主要性能參數協議詳解

時間：2024-08-15  14:33:28  來源: 深圳市軒展科技有限公司  瀏覽數: 30

繼SONY FCB-EV7520和FCB-CV7520之后，索尼FCB-EV9520L以其卓越的高清畫質、出色的圖像性能、強大的功能特點以及良好的兼容性，又再成為市場上備受矚目的一體化攝像機芯之一。

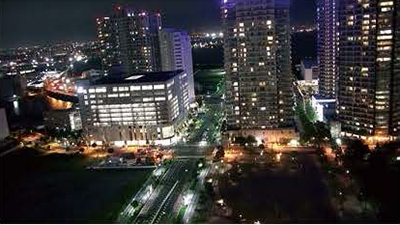

高感光靈敏度

使用最新的圖像傳感器提高了微光下的能見度

索尼FCB-EV9520L通過采用新的像素單元結構和電路技術，該系列產品有效地利用了光線，和傳統圖像傳感器對比實現了2倍的感光靈敏度。因此即使在夜間和黑暗環境中也可以捕捉到清晰的圖像。

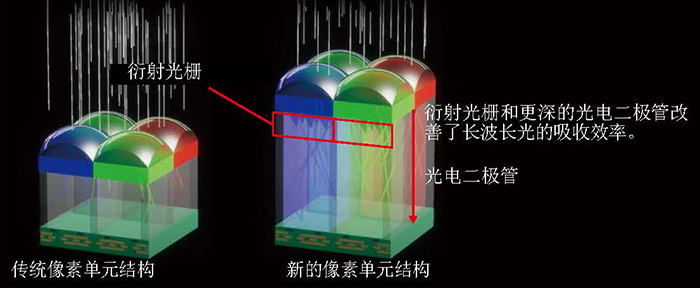

新的像素單元結構

索尼FCB-EV9520L新的像素單元結構與傳統的像素單元結構相比，應用了衍射光冊，并且光電二極管層更深。較長的光路長度，增加了長波長的光線的吸收效率，從而實現了高靈敏度。

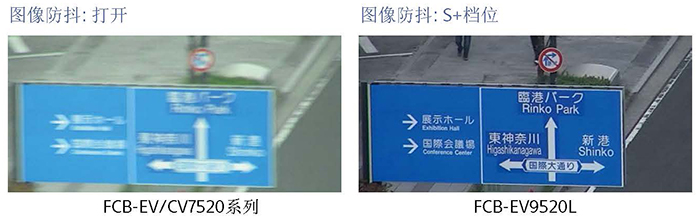

圖像防抖

即使在極端條件下也能獲得平滑穩定的圖像

索尼FCB-EV9520L通過大幅改進的模糊抑制和圖像穩定器，即使在振動強烈的惡劣環境中，也能捕捉到模糊度降低的高精度視頻。配備“S”和“S+”模式。在全高清（Fu11 HD）或高清（HD）輸出時可用

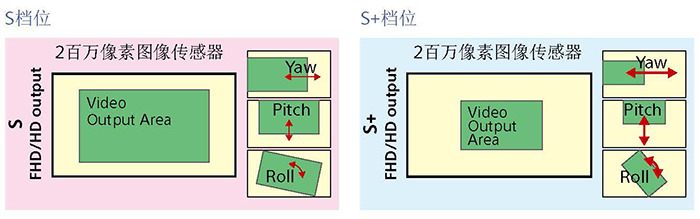

■S檔

傳統的電子防抖相比使用了更大的校正區域來抑制強烈的抖動

■S+檔

通過采用比“S檔"更大的校正區域，"S+檔"可以抑制超過"S檔"能力的強烈圖像抖動。

兼容性

易于更換傳統的1/2.8英寸型的型號產品

索尼FCB-EV9520L與傳統FCB-EV7520/FCB-CV7520系列相同尺寸的外殼使其易于更換*。此外，LVDS輸出引腳定義是可兼容的。鏡頭位置向下移動約2mm.

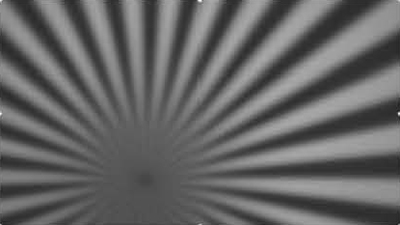

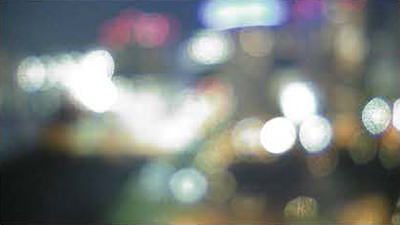

出色的自動聚集（AF）性能

索尼專有的AF算法可同時實現變焦和聚焦

困難的測試條件	混合可見光和紅外光的黑暗環境	具有局部強光源的環境
攝像機拍攝模式	感紅外黑白模式 短集和長焦端之間切換	彩色模式 短集和長焦端之間切換
一般的攝像機 無法同時進行變焦和聚焦 失焦后無法重新聚焦。
FCB-EV9520L 在困難條件下同時進行變焦和聚焦。 算法設計將失焦的情況最小化。

點聚焦（Spot Focus）·點自動曝光（Spot AE）·點自動白平衡（Spot AWB）

僅在畫面內的指定區域啟用AF、AE和AWB功能。允許在屏幕畫面內6x8的坐標網格中獨立設置任意矩形作為感興趣區域/參考區域。例如如果用Spot AE指定被攝體位置，即使在指定區域的框外發生亮度變化，不會影響索尼FCB-EV9520L的自動曝光水平導致無法捕獲指定區域內的圖像。

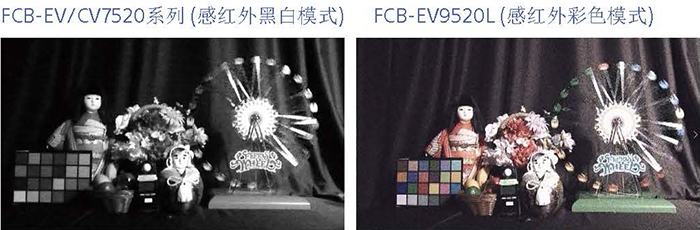

感紅外模式下的彩色圖像采集

在傳統型號上，當攝像機移除鏡頭內的紅外截止濾光片后，在攝像機感紅外光拍攝的情況下只能獲得黑白圖像。

索尼FCB-EV9520L新的感紅外彩色模式功能，使相機即使在去除紅外截止濾光片的情況下也能捕捉到彩色照片，

感紅外的模式下，索尼FCB-EV9520L在黑暗環境中的仍然可以有顏色的可見度。

*色彩還原的精確度取決于不同的光源和環境亮度。

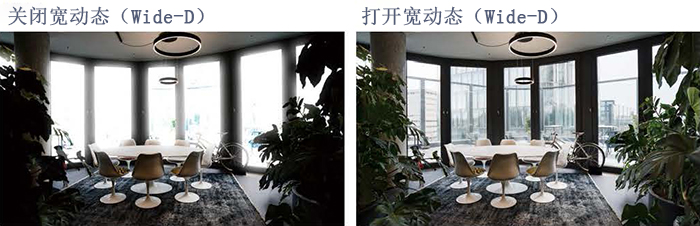

寬動態（Wide-D）

Wide-D模式是一種能夠?qū)D像分為幾個區域用于修正提高黑暗區域的亮度，降低高亮區域的亮度，從而調和圖像中劇烈的明暗反差。它使得在明暗反差強烈的環境下能夠捕捉到可見度更高的圖像，即使拍攝目標有著強烈的明暗反差，例如背光或者局部包含特別明亮的拍攝區域。

其他功能

可見度增強（Visibility Enhancer，VE）

根據成像場景的不同，可見度增強功能會使索尼FCB-EV9520L圖像的中暗的部分更亮，并自動校正亮度和對比度，以更清晰地顯示明亮的部分。

低焦平面畸變、果凍效應畸變的圖像

減少了索尼FCB-EV9520L在捕捉拍攝快速移動的對象時發生的圖像扭曲。

透霧（低/中/高）

當被攝物體周圍有霧且對比度低時，透霧模式會減少霧的影響，使被攝物體看起來更清晰。索尼FCB-EV9520L可以從四個檔位中進行選擇:關閉、低、中、高。畫面調節的效果可以根據霧的濃度自動謂整。

畫面降噪

索尼FCB-EV9520L的降噪功能可以去除畫面噪點（隨機和非隨機的）以提供更清晰的圖像。

隱私遮擋

索尼FCB-EV9520L的隱私遮擋功能可以保護私人隱私目標和區域，例如房屋的窗戶、入口和出口出現在攝像機的視野范圍，但可以不受監控。隱私區域可以在監視器上被設置屏蔽遮擋以保護隱私。

* 畫面中可以設置最多8個隱私遮擋區域。

* 每個遮擋區域可以單獨設置顯示與否。

穩定變焦（StableZoom?）

"StableZoom"是用于修正防抖動功能打開時在不同的變焦倍數下的表現，通過結合使用光學變焦和數字變焦使得索尼FCB-EV9520L可以平滑地變焦到36x倍。

圖像效果

索尼FCB-EV9520L的圖像效果有圖像翻轉，圖像凍結，黑白（灰階圖像）

自動日夜模式轉換（紅外濾光片自動切換）

索尼FCB-EV9520L的自動日夜轉換模式自動調節相關設置以調節移除紅外截止濾光片或者加上紅外截止濾光片。在設定的黑暗等級下，紅外截止濾光片會自動移除（ICR打開)使得攝像機感紅外靈敏度提高。在達到設定的明亮等級下，紅外截止濾光片會自動加上（ICR關閉），同時在配備紅外燈的系統上，索尼FCB-EV9520L的內部數據可以使得系統做出正確的決定以避免故障。自動日夜轉換功能在Full Auto（全自動）曝光模式下工作。設置為“Auto ICR co1or"模式時，ICR打開為彩色模式，會顯示色彩。

點光源避免

索尼FCB-EV9520L該功能可以避免在拍攝有明亮的點光源目標，例如拍攝室外的電燈等目標時出現自動聚焦（AF）和一鍵觸發自動聚焦（0ne push AF）聚焦不清的故障。例如，當使用安防攝像機拍攝室外場景時，由于畫面中室外明亮的燈光等點光源的影響，攝像機可能無法自動聚焦清晰畫面，在這種情況下可以使用該功能減少燈光的影響，使得AF/0ne push AF模式能聚焦清楚目標。

聚焦模式

索尼FCB-EV9520L的聚焦模式包括有：自動對焦（正常自動對焦，間隔自動對焦，變焦觸發自動對焦[靈敏度:正常，低] ），手動（標準，可變，直接），一鍵觸發，全掃描一鍵觸發，近限制，ICR-on校正，點自動對焦。

自動曝光

索尼FCB-EV9520L的自動曝光包括用自動，手動，優先模式 ( 快門優先 & 光圈優先)，EV補償，慢速 AE，點自動曝光等模式。

白平衡

索尼FCB-EV9520L的白平衡包括用自動、ATW、室內、室外、一鍵式WB、手動WB、室外自動、鈉蒸氣燈（固定/自動/室外自動）、點自動白平衡等模式。

移動偵測（Motion Detection，MD）

索尼FCB-EV9520L的該功能可以偵測到畫面中監控區域內的物體移動然后自動發送警報。

用戶自定義預置（Custom Preset）

索尼FCB-EV9520L的拍攝設置參數可以被保存和調用。保存的設置可以在攝像機上電啟動時自動被調用。

預置位

使用該功能時有16組攝像機拍攝設置參數數據可以被保存和調用?？梢圆挥妹看我灰辉O(shè)置索尼FCB-EV9520L的狀態，可以快速地調用事先保存好的設置參數以實現需要的設置。

溫度讀取

索尼FCB-EV9520L的內部溫度可以從電路板上的溫度傳感器讀取作為參考。

產品型號		SONY FCB-EV9520L
基本規格
圖像傳感器	類型	1/2.8英寸型STARVIS2 CMOS圖像傳感器
	有效像素?cái)?shù)	約213 萬像素
鏡頭		光學變焦30倍，數字變焦12倍
		f=4.3毫米（寬）至129毫米（窄）
		F1.6至F4.7
同步方式		內同步
最低照度 (50%, High Sensitivity模式打開)		ICR-OFF mode: 0.009 lx (Shutter Speed: 1/30 s), 0.0012 lx(Shutter Speed: 1/4 s or 1/3 s) ICR-ON mode: 0.00008 lx (Shutter Speed: 1/30 s), 0.000005 lx(Shutter Speed: 1/4 s or 1/3 s, 30%)
推薦使用環境照度		100 lx - 100,000 lx
圖像格式		1080p / 60, 1080p / 59.94, 1080p / 50, 1080p / 30, 1080p / 29.97, 1080p / 25, 1080i / 60, 1080i / 59.94, 1080i / 50, 720p / 60, 720p / 50, 29.97, 720p / 59. 30、720p / 29.97、720p / 25
視頻輸出	全高清（Full HD）	lvds信號輸出；數字： Y / Pb / Pr 4: 2: 2 (LVDS) (Y: 8 bit, C: 8 bit, Vsync, Hsync, Field, Clock)  (SMPTE274M / SMPTE296M)
攝像機控制		VISCA 協議（CMOS 3.3V 電平，5.5V 容限）；波特率：9.6 kbps、19.2 kbps、38.4 kbps、115.2 kbps，停止位：1 位
圖像信噪比		50 dB (加權)
增益		Auto/Manual (0 dB - 50.0 dB), 0 - 28 steps
電子快門速度		1/1秒到1/10000秒（22步）
白平衡		自動、ATW、室內、室外、一鍵式WB、手動WB、室外自動、鈉蒸氣燈（固定/自動/室外自動）、點自動白平衡
自動曝光		自動，手動，優先模式 ( 快門優先 & 光圈優先 )，EV補償，慢速 AE，點自動曝光
曝光控制		0 dB to ± 10.5 dB, 15 檔
背光補償		開/關
Gamma		標準 / 直線型 gamma
變焦模式		標準模式/可變模式/直接模式
變焦速度： 短焦 到 長焦(59.94P/50P)		4.8 s (Focus Tracking ON) 3.0 s (Focus Tracking OFF)
變焦速度： 短焦 到 長焦(29.97P/25P)		5.7 s (Focus Tracking ON) 3.0 s (Focus Tracking OFF)
變焦速度： 短焦 到 x12倍數字變焦長焦(29.97P/25P)		6.0 s (59.94p mode) 6.3 s (50p mode) 7.0 s (29.97p mode) 7.3 s (25p mode)
聚焦模式		自動對焦(正常自動對焦，間隔自動對焦，變焦觸發自動對焦[靈敏度:正常，低])，手動(標準，可變，直接)，一鍵觸發，全掃描一鍵觸發，近限制，ICR-on校正，點自動對焦
聚焦移動速度		無窮遠 - 近處：1.4 s
水平視場角 (短焦端 到 長焦端)		圖像畸變矯正 關閉 : 約 64.0° 到 2.4° 圖像畸變矯正 打開 : 約 61.5° 到 2.3°
最小光學聚焦距離 (短焦端 到 長焦端)		10 mm - 1200 mm
攝像機特色功能
自動日夜轉換		有:打開 (黑白/彩色)
寬動態（Wide-D）		有
可見度增強		有
透霧		有：（低/中/高）
降噪		有：（3D+2D/單獨設置（3D,2D))
逐行掃描模式		有
圖像防抖		有：圖像防抖（S檔/S+檔）
穩定變焦（StableZoom）		有
點光源避免		有
動態偵測		有
隱私遮擋區域		有
警報		有
慢曝光反應		有
圖像特效		黑白（灰階圖像）
圖像凍結		有
電子翻轉		有
圖像鏡像		有
慢快門		有
溫度讀取		有
字幕顯示		有（每行最多20個字母，最多11行）
相機模式顯示		有（英語）
接口
視頻輸出		數字：Y/Pb/Pr 4:2:2（LVDS） （Y：8位，C：8位，Vsync，Hsync，F(xiàn)ield，Clock） （SMPTE274M/SMPTE296M）
相機控制接口		VISCA協議（CMOS 3.3V 級，5.5V 寬容) 波特率：9.6Kbps, 19.2 Kbps, 38.4 Kbps, 115.2 Kbps, 停止位 : 1 位
攝像機特色功能
電源		7.0V ~12.0V DC
功耗		4.4W（馬達動作時：5.4W）
工作溫度		-5℃至+60℃（23℉至+140℉）
儲藏溫度		-20℃至+60℃（-4℉至+140℉）
工作濕度		20% - 80%（絕對濕度：36g/m3）
儲藏濕度		20% - 95%（絕對濕度：36g/m3）
外觀尺寸（寬 x 高 x長）		50 x 60 x89.7毫米（2 x 23/8 x 35/8英寸)
重量		約239克（8.4盎司）
