如何架構手術室無影燈專用高清攝像系統

時間：2016-12-21  09:47:18  來源: 軒展科技  瀏覽數: 9381

隨著高清攝像機應用的普及，很多無影燈設備廠家開始選擇專業的高清攝像系統來應用到他們的無影燈中，但由于對高清攝像機在無影燈中應用的不了解，我們收到了很多無影燈廠家的詢問，比如，如何架構一套無影燈高清攝像系統？整個高清攝像系統是如何構成？又需要哪些東西？甚至很多人認為只要有個高清攝像機就能構成無影燈的高清攝像系統。

手術室無影燈專用高清攝像系統

鑒于很多廠家對于高清攝像系統在手術無影燈的應用存在以上的問題，今天深圳市軒展科技有限公司的王工就如何架構手術無影燈專用高清攝像系統做一點相關的解析，以幫助大家正確認識架構無影燈專用高清攝像系統的方法。

由于高清攝像機視頻信號的不同，其相應的配套設備也會不同，所以我們?cè)谶x擇高清攝像機時需要首先考慮到這個方面的問題。

         高清攝像機視頻信號有三種：HD-SDI、IP網絡和HDMI。

通過上表中我們可以清楚地看到三種高清攝像機視頻信號的不同，在決定好我們所需要的視頻信號后，再來看下高清攝像整套系統具體要由哪些部分來架構而成的。

1、 前端攝像機部分

2、 傳輸部分

3、 顯示部分

4、 錄像存儲部分

5、 遠程會診部分

對于以上五個部分我們下面一一做些簡單的分析和建議：

前端攝像機部分：

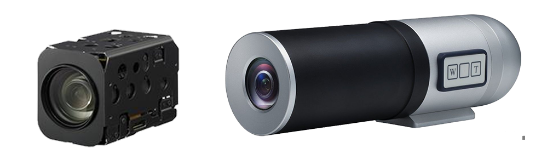

前端攝像機分為中置攝像機（又稱內置攝像機）和旁置攝像機（又稱外置攝像機）兩種。其實兩者實現的功能都是一樣，但也存在不少區別。

中置攝像機是將變焦攝像機放在無影燈的手柄內，相對要美觀、隱蔽，并且在手術過程中圖像受醫生遮擋機會要少一些。

旁置攝像機是將變焦攝像機放在無影燈旁邊，相對來說觀察范圍要一大些，其范圍不局限于無影燈照射部分。在現有無影燈中增加攝像機部分，選用旁置攝像機相對容易實現。

如果您正在在苦惱無影燈前置攝像機的選擇問題，可點擊下面鏈接看看能否解決您的問題。

無影燈專用高清視頻攝像機該如何選擇

傳輸部分：

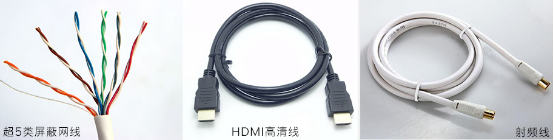

    傳輸部分主要是線纜、線材，我們需要根據攝像機的接口來選擇不同的傳輸線纜。

    HD-SDI視頻信號會選用同軸電纜，常見有75-3和75-5的視頻線。對于這兩種視頻線的選擇，如果距離不是多遠，75-3和75-5線一樣的用。如果距離遠的話，75-5比75-3線的傳輸視頻信號要好些。另外還有一種射頻線，也是一種同軸線，線徑較細約3MM左右。

    HDMI視頻信號會選用HDMI高清線。HDMI高清線相對很粗，直徑是約10MM左右。支持5Gbps的數據傳輸率，最遠可傳輸30米左右。

    IP網絡視頻信號會通常選用超5類屏蔽網線，這是因?yàn)闊o(wú)影燈彈簧臂內孔的尺寸受限。當然也會有人選用4芯雙絞線。

    注意：HD-SDI高清信號是高頻的信號，會容易衰減及干擾。故需要注意同軸線的屏蔽層，同軸線是否對折過，視頻頭，視頻接口必須選用75歐母阻抗的材料，否則會出現，無圖像、閃屏、黑屏、圖像跳動的現象出現。

顯示部分：

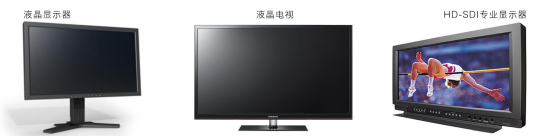

    顯示器可選擇范圍很大，大多數都是液晶顯示器，并且大多數都帶HDMI輸入接口。

    液晶顯示器又分為普通液晶顯示器、HD-SDI液晶顯示器、電腦液晶顯示器、液晶電視機。以上幾種顯示的區別主要是視頻輸入輸出的接口不同和顯示器的分辨率不同。這里我們要明白只有HD-SDI液晶顯示器才可以直接顯示HD-SDI視頻信號，所以，在選擇顯示器前一定要清楚我們攝像機是什么樣的視頻信號輸出。另外，選擇前還要考慮的一個問題就是顯示器的分辨率。選擇好需要用的高清攝像機后，根據攝像機的最高分辨率來選擇我們的顯示設備（1080p和720p）。

    注意：HD-SDI必須專用的HD-SDI顯示器或者普通高清電視機配上SDI轉HDMI的轉換盒。網絡高清系統顯示必須經過一臺電腦主機后再顯示，而不可以直接用電腦顯示器來顯示網絡高清視頻信號。

錄像存儲部分:

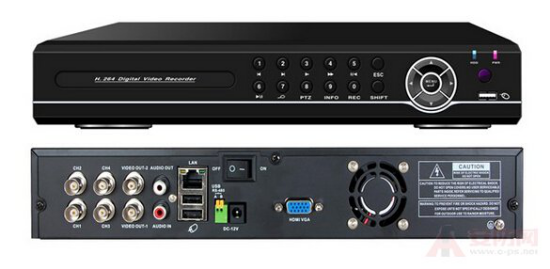

    錄像存儲我們一般選擇為硬盤錄像機，當然也可以選擇其它專業的視頻服務器。硬盤錄像機常見的有HD-SDI DVR硬盤錄像機、NVR網絡硬盤錄像機。

    網絡高清采用NVR存儲，HD-SDI系統必須要HD-SDI的DVR來存儲。NVR存儲的錄像格式為1080P，HD-SDI存儲的錄像格式同樣是1080P。就回放來說，網絡1080P沒有SDI 1080P清楚。這是由于網絡攝像機是先將視頻信號壓縮后傳到NVR再存儲到硬盤，而SDI攝像機是不壓縮視頻信號，直接傳到SDI DVR后壓縮存儲。

遠程會診部分：

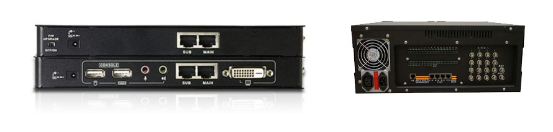

    遠程會診部分我們必須清楚我們的攝像機視頻接口類型，然后以此來選擇支持相應接口的遠程視頻服務器。這里我們只要選擇好要使用的前端攝像機，就能根據攝像機輸出接口類型來選擇適合我們的遠程視頻服務器。
