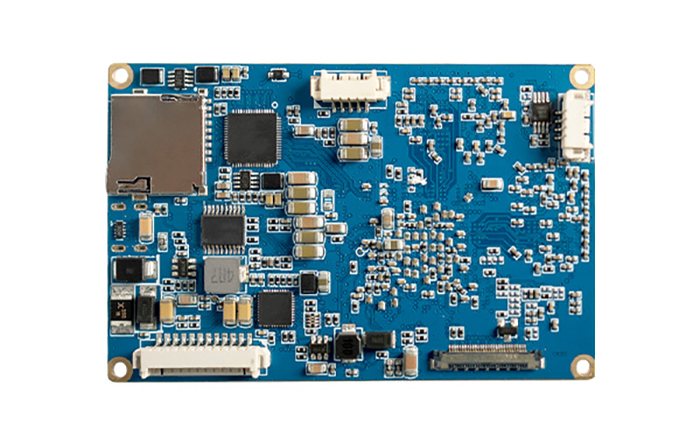

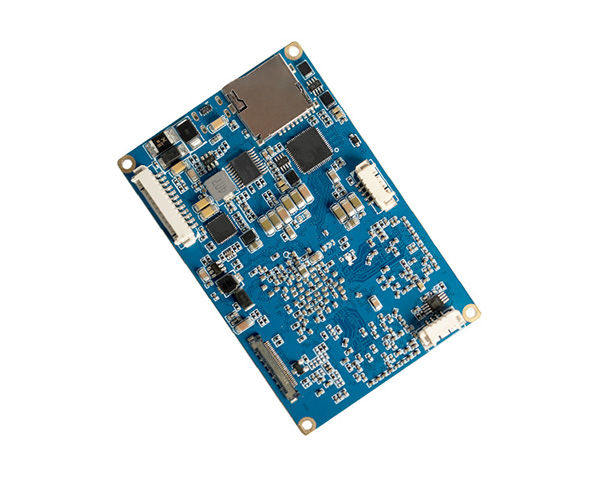

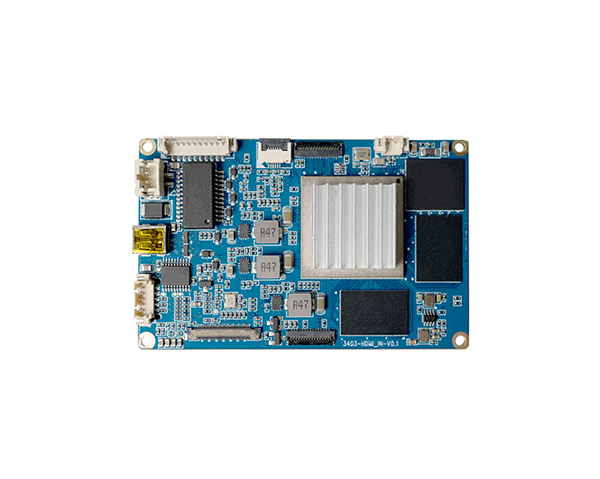

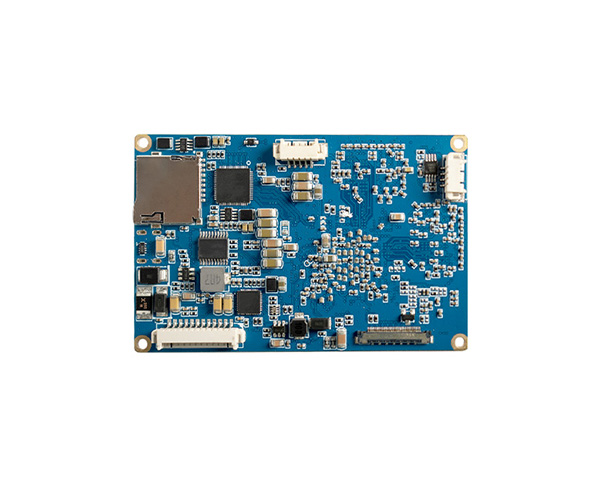

產品概述：
4K P60 AI網絡編碼控制板，專為適配 SONY FCB 4K 超高清體化攝像機芯而設計，同時兼容大部分接口規格一致的4K超高清機芯。通過極細同軸電纜與機實現穩定連接,確保數據傳輸?shù)母咝耘c可靠性。
4K P60 AI網絡編碼控制板，具備強大的多接口視頻輸出能力，用戶完成相機視頻格式配置后，可同時通過 HDMI、網絡接口以及USB3.0 接口輸出 4K 超高清視頻格式，滿足多元場景的傳輸需求。
4K P60 AI網絡編碼控制板，全面支持 OSD(屏幕菜單顯示)功能，依托高效的實時視頻傳輸技術，實現視頻快速、準確的實時傳輸，確保視頻數據能夠快速、準確地傳輸至目標設備。
此外，4K P60 AI網絡編碼控制板配套完善的 SDK(軟件開發工具包)，便于用戶進行二次開發與功能擴展，滿足多樣化的應用需求。
功能特點：
1、豐富接口配置
·提供語音雙向、USB、TF卡、報警輸入輸出等多樣化應用接口。
·支持MIPI或BT656熱成像相機接入，通過子碼流方式向后端傳送紅外視頻信號。
·音頻接口:1路輸入(電平2Vp-p，阻抗1kΩ，支持拾音器接入)；1路輸出(阻抗16Ω，30mw輸出功率，適配耳機或功放)。
·配備1路TTL串口，便于直接控制相機和編碼板；IE界面支持串口透?jìng)?，可在界面直接輸入指令控制相機。
2、編碼與分辨率
·支持H.264與H.265兩種編碼格式切換選擇。
·最高支持2160P60分辨率的顯示、存儲與傳輸，并全面開放OSD(屏幕菜單顯示)功能
·HDMI視頻輸出格式可通過指令自由配置，最高可達4KP60。
3、協議與網絡功能
·支持國標28181協議(可選配)、ONVIF協議，兼容多家客戶端軟件和NVR(網絡視頻錄像機)。
·支持WEB配置與OTA在線升級。
·可輸出最高100M碼流的廣電級網絡視頻流，具備中心十字線指令調用功能。
4、智能報警與存儲
·支持移動偵測報警功能，可實現報警聯動前端存儲、前端存儲回放/下載。
·移動偵測報警觸發后，支持中心提醒和畫面彈出聯動，同時支持圖片抓拍
支持機芯及視頻格式：
|
品牌
|
產品型號
|
網絡4K
|
網絡1080P
|
網絡720P
|
HDMI和USB與網絡視頻同步輸出
分辨率:
主碼流: 3840x2160,1920x1080,1280x720
子碼流:704x576，640x480，640x360，
480x360，352x288，320x240
|
|
SONY
|
FCB-ER9500
|
2160P25, 2160P30
2160P50, 2160P60
|
1080P25
1080P30
1080P50
1080P60
|
720P50
720P60
|
|
FCB-EW9500H
|
|
FCB-ER8530
|
2160P25, 2160P30
|
|
FCB-CR8530
|
|
FCB-ER8550
|
|
FCB-CR8550
|
|
FCB-ES8230
|
|
FCB-CS8230
|
|
FCB-ER8300
|
|
FCB-CR8300
|
注:兼容SONYVISCA協議的其他4K品牌機芯
接口定義：
|
編號
|
類型
|
功能
|
|
F1
|
HDMID型接口
|
輸出接口
接口定義如下圖，表格:F3-1
接口定義如下圖，表格:F4-1
接口定義如下圖，表格:F5-1接口定義如下圖
接口定義如下圖，表格:F7-1
接口定義如下圖，表格:F8-1
|
|
F2
|
12V電源輸入,采用 2.0MM 間距 2Pin 座子
|
接口定義如下圖
|
|
F3
|
千兆網連接器，使用1.25MM間距 10Pin 座子
|
接口定義如下圖，表格:F3-1
|
|
F4
|
觸摸屏接口，為FPC 6pin/0.5MM
|
接口定義如下圖，表格:F4-1
|
|
F5
|
DSI輸出接LCD屏，座子型號為AFE03-S31FMA-1H
|
接口定義如下圖，表格:F5-1
|
|
F6
|
12V風扇座子，1.25MM間距2Pin 座子
|
接口定義如下圖
|
|
F7
|
MIPI或BT656輸入接熱成像(選配)
BT656 數字視頻輸入接口采用 16Pin FPC 排線座間距 0.5MM，座子型號為AFE03-S31FMA-1H
|
接口定義如下圖，表格:F7-1
|
|
F8
|
HDMI機芯輸入，座子型號 USL0030L
|
接口定義如下圖，表格:F8-1
|
|
F9
|
MCU 接口，采用 1.25MM 間距 5Pin 座子
|
接口定義如下圖，表格:F9-1
|
|
F10
|
TF卡位置
|
——
|
|
F11
|
AF 接口，使用532610571 型號的 1.25MM 間距5Pin 座子
|
接口定義如下圖，表格:F11-1
|
|
F12
|
調試串口，采用 532610471型號的1.25MM 間距 4Pin 座子
|
接口定義如下圖，表格:F12-1
|
|
F13
|
USB/PCLE座子，型號為 USL0030L
|
接口定義如下圖，表格:F13-1
|
|
F14
|
告警、LED 接口，使用532611271 型號的 1.25MM 間距 12Pin 座子
|
接口定義如下圖，表格:F14-1
|
選購型號：
|
采購型號
|
功能
|
|
PCB-UD410
|
帶TTL-232控制
|
產品配件：
|
|
|
|
|
|
LVDS同軸線（8cm）
可定制線長
（選配）
|
網絡尾線
(標配)
|
1
|
2
|
3
|
預安裝效果圖：
|
|
|
FCB-ER9500預安裝效果
|
FCB-EW9500H預安裝效果
|
FCB-CR8530預安裝效果
|
注：產品可單獨購買，也可以機芯+控制板整套購買，整套購買默認不安裝，如需預安裝請下單時備注。

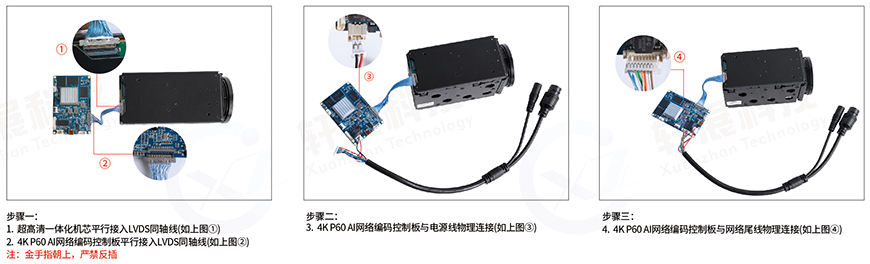

連接示意圖：
準備工作
|
|
|
|
|
|
超高清一體化機芯
|
LVDS同軸線
|
網絡尾線
|
|
|
連接步驟
