產品概述:

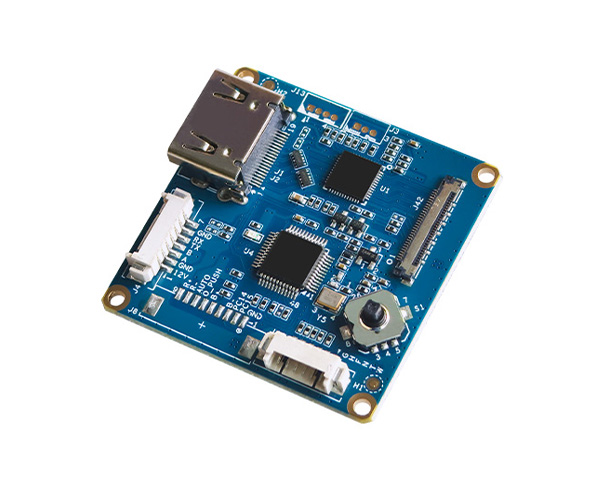

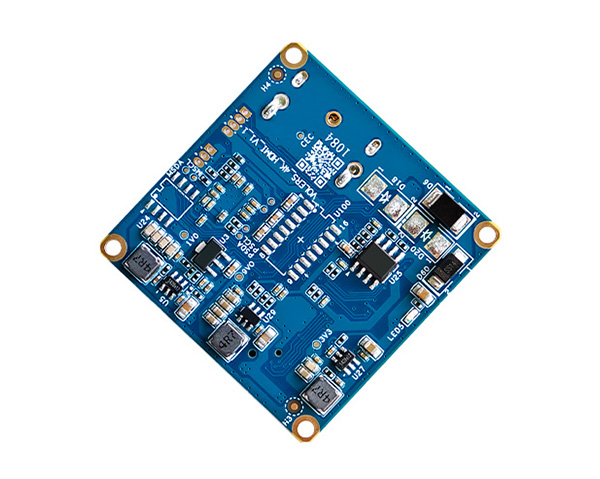

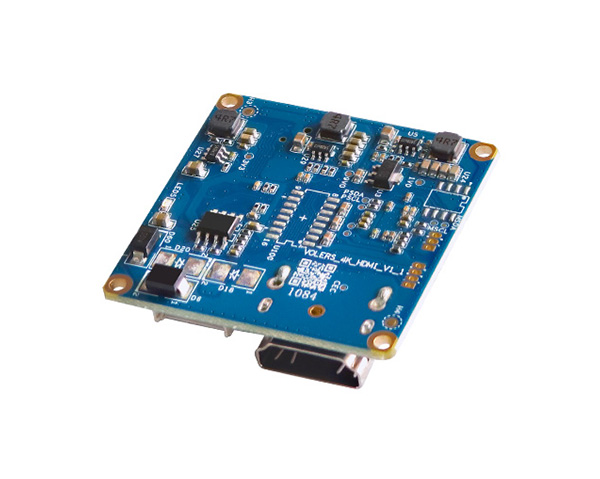

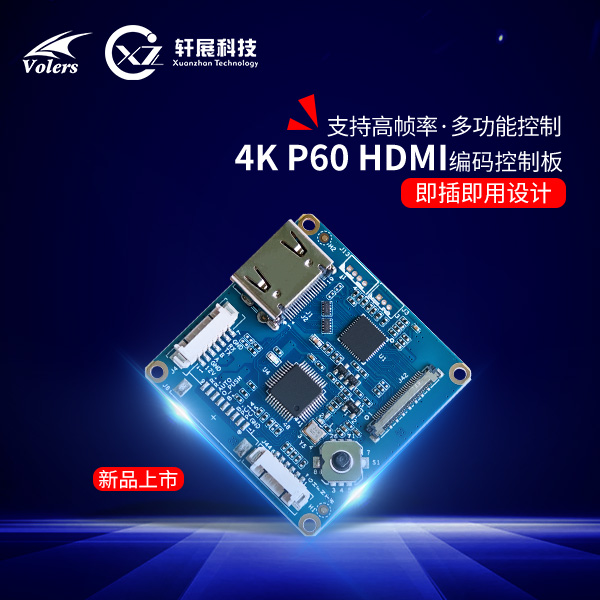

4K P60 HDMI編碼控制板,是軒展科技自主研發的新一代視頻處理方案,專為SONY FCB-ER9500 4K60幀攝像機芯模組以及FCB-EW9500H 4M攝像機芯模組而設計,支持4K分辨率(3840x2160)下每秒60幀(P60)的高清視頻輸出,確保圖像清晰流暢,無拖影和模糊現象。

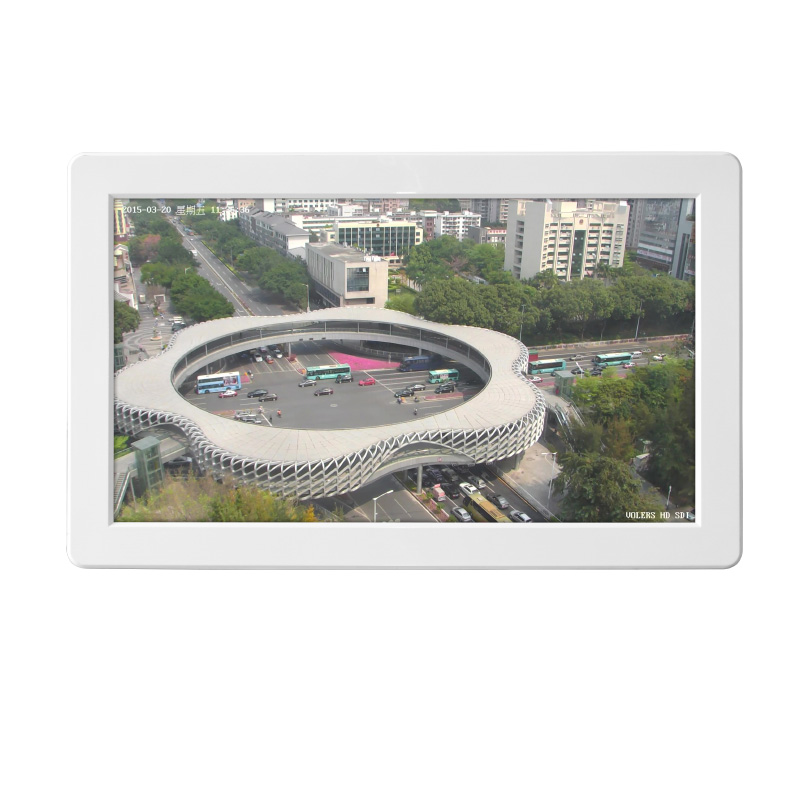

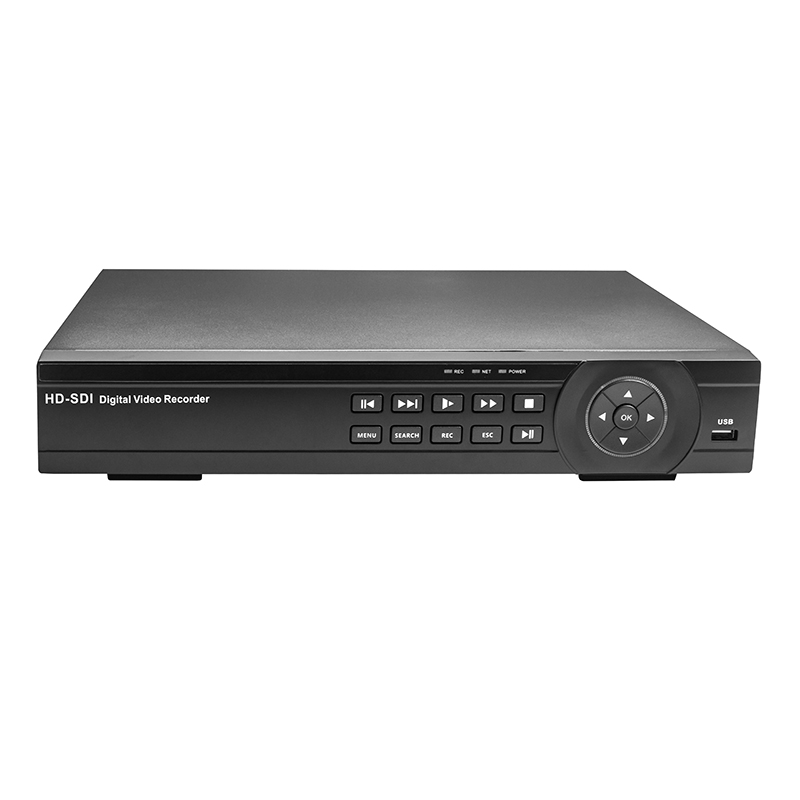

通過HDMI接口,4K P60 HDMI編碼控制板能夠?qū)⒏咔逡曨l信號穩定傳輸至顯示設備或錄制系統,滿足廣播電視、醫療影像、智能交通等場景對高幀率、高畫質視頻傳輸?shù)膰?yán)苛需求。
關鍵特性:
高幀率支持:支持4K分辨率下每秒60幀(P60)的高清視頻輸出,確保圖像流暢無卡頓。
超高清視頻傳輸:通過HDMI接口,實現穩定、低延遲的超高清視頻傳輸。
即插即用設計:無需復雜設置,4K P60 HDMI編碼控制板連接攝像機芯模組后,即可自動識別并輸出高清視頻信號,簡化安裝和調試過程。
多功能控制:支持485控制和英文OSD菜單,用戶可以通過外接按鍵輕松調整攝像機參數,如焦距、曝光、白平衡等。
預置位與自動巡航:具備獨有斷電記憶、預置位和自動巡航功能(選配),能夠自動切換不同的拍攝角度,減少人工干預,提升操作效率。
其他功能:支持RS232和TTL232功能(選配)。
支持機芯及視頻格式:
品牌 |
產品型號 |
4K HDMI |
SONY |
FCB-ER9500 |
2160P60, 2160P50, 2160P30, 2160P25, 1080P60,1080P59.94, 1080P50,1080P30,1080P25, 720P60,720P50, 720P30, 720P25 |
FCB-EW9500H |
||
FCB-ER8530 |
2160P30, 2160P25 1080P60,1080P59.94,1080P50,1080P30,1080P25, 720P60,720P50,720P30, 720P25 |
|
FCB-CR8530 |
||
FCB-ER8550 |
||
FCB-CR8550 |
||
FCB-ES8230 |
||
FCB-CS8230 |
||
FCB-ER8300 |
||
FCB-CR8300 |
注:兼容SONYVISCA協議的其他4K品牌機芯

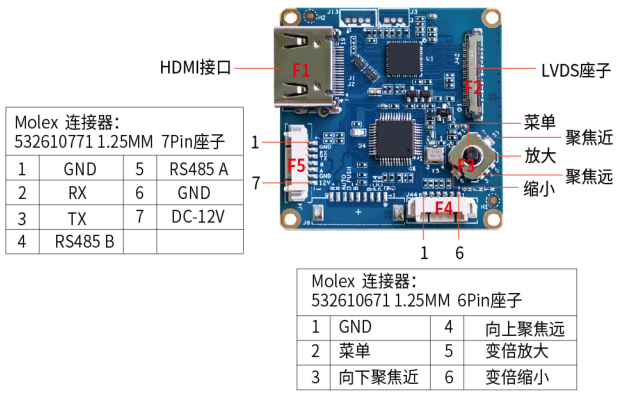

接口定義:
F1.HDMI輸出接口:負責傳輸超高清視頻信號。
F2.LVDS輸入接口。
F3.五向開關。
F4.Moles連接器(J44):532610671 1.25MM 6Pin座子接口定義(從左往右)。
F5.Moles連接器(J4):532610771 1.25MM 7Pin座子,接口定義(從左往右)。
選購型號:
采購型號 |
功能 |
PCB-UD010 |
帶RS485控制 |
PCB-UD011 |
帶RS485控制及RS232控制 |
PCB-UD012 |
帶RS485控制及TTL232控制 |

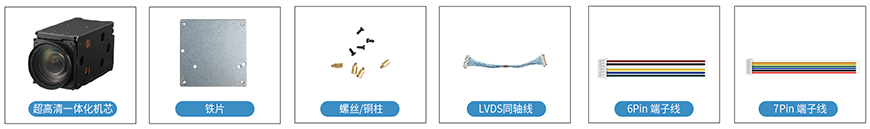

產品配件:
![]() |
![]() |
![]() |
![]() |
![]() |

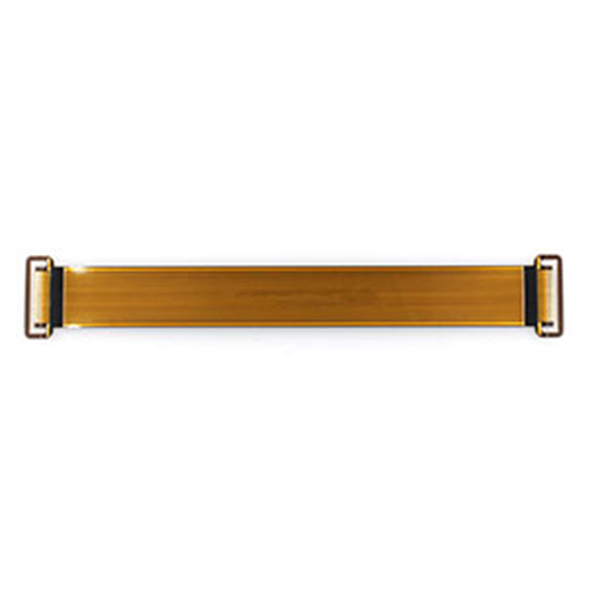

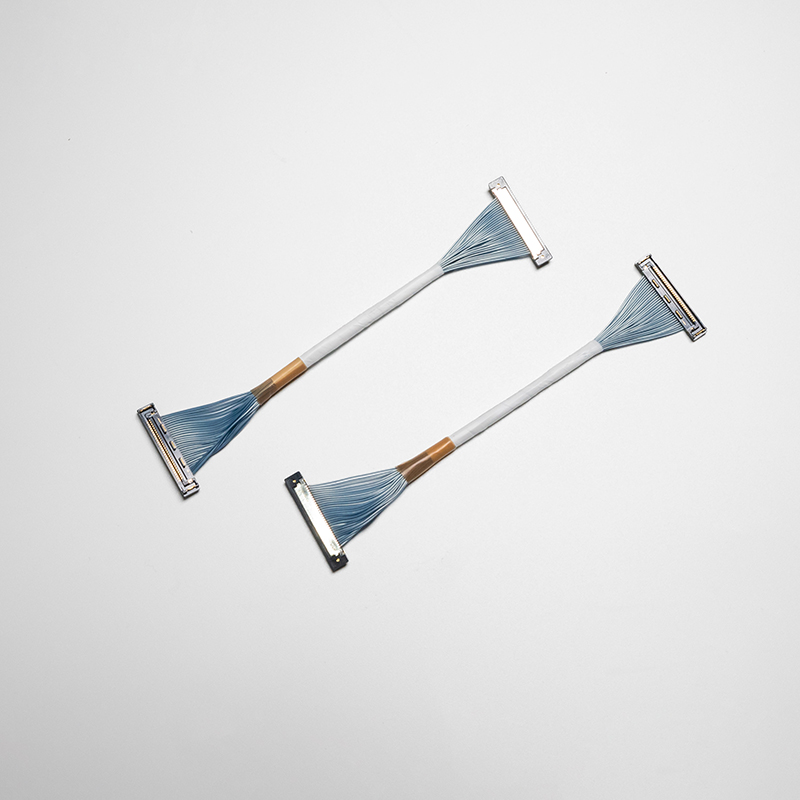

LVDS線(8cm) 可定制線長 (選配) |
6Pin 端子線 (15cm)(標配) |
7Pin 端子線 (15cm)(標配) |
螺絲/銅柱:M2*5 |
鐵片
(50*50mm) |
預安裝效果圖:
![]() |
![]() |
![]() |
FCB-ER9500預安裝效果 |
FCB-EW9500H預安裝效果 |
FCB-CR8530預安裝效果 |
注:產品可單獨購買,也可以機芯+控制板整套購買,整套購買默認不安裝,如需預安裝請下單時備注。

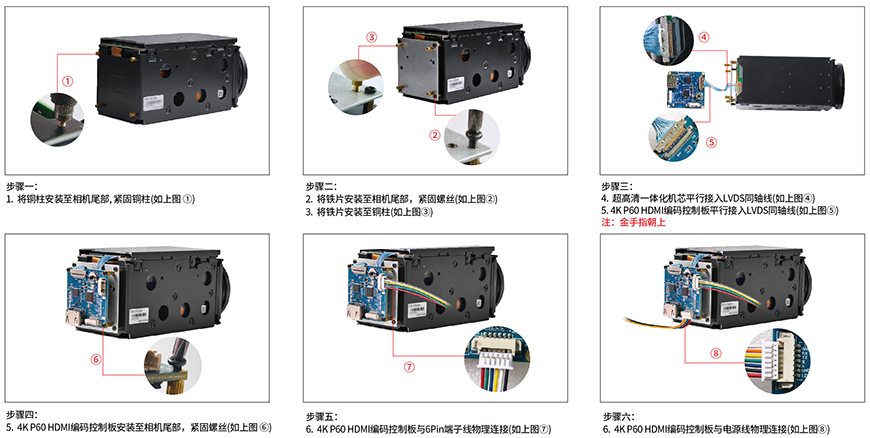

連接示意圖:
準備工作
連接步驟
